1060nm 15dBm optisk halvledarförstärkare

Innehållsförteckning

1. Introduktion av 1060nm 15dBm optisk halvledarförstärkare

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

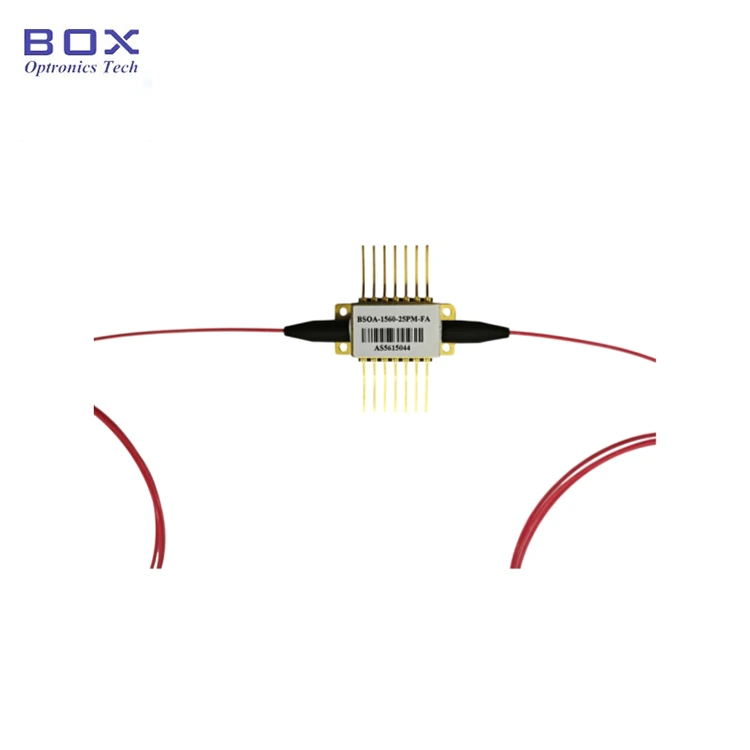

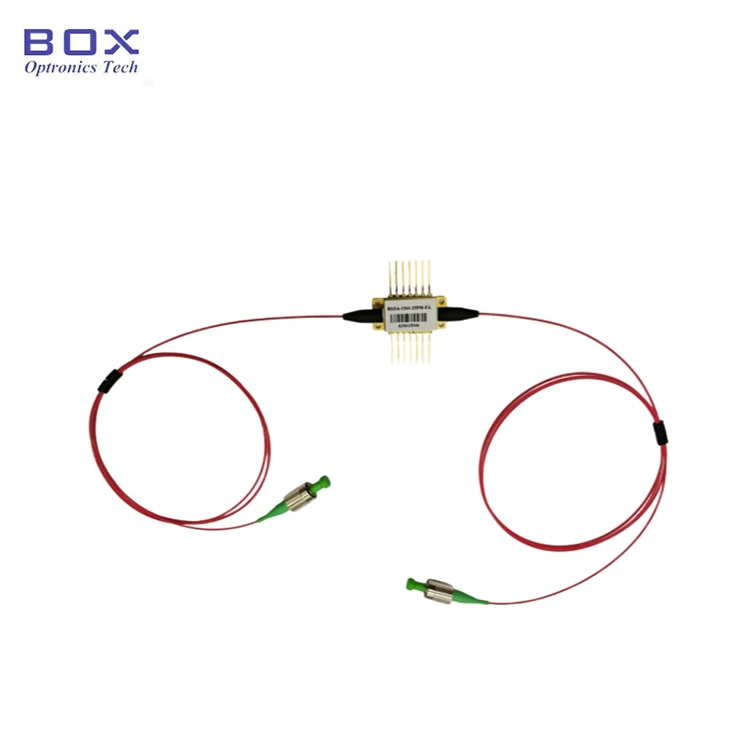

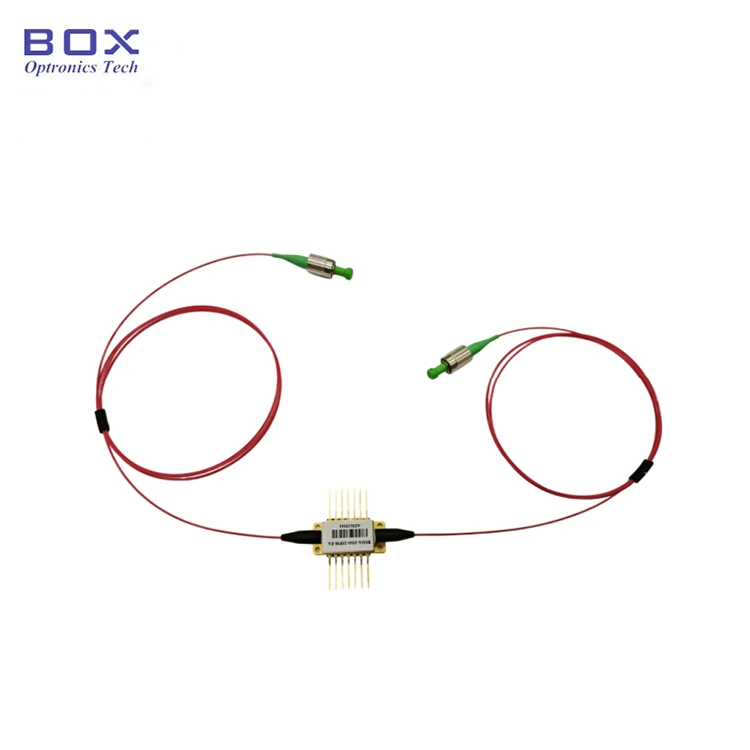

1060nm 15dBm optisk halvledarförstärkare (SOA) med ett 14-stifts fjärilspaket erbjuder en högpresterande lösning för optik förstärkning i våglängdsområdet 1060nm. Med en uteffekt på 15dBm och 25dB signalförstärkning, denna SOA är idealisk för applikationer i optiska switchar, medicinska OCT och svepfrekvenskällor. Om stiften kräver lödning, lödtemperaturen får inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder.

Produkt Specifikationer

Produkt Funktioner

● SMF-28e fiber med FC/APC-kontakt;

● Lågt ljud Figur &Lågt polarisationsberoende;

● 14-stift BTF-paket med TEC, termistor.

Produkt Ansökningar

● Förlustersättning för fiberoptisk anslutning och switch;

● Medicinsk OCT;

● Svepfrekvenskälla, avstämbar laser.

Produkt Detaljer

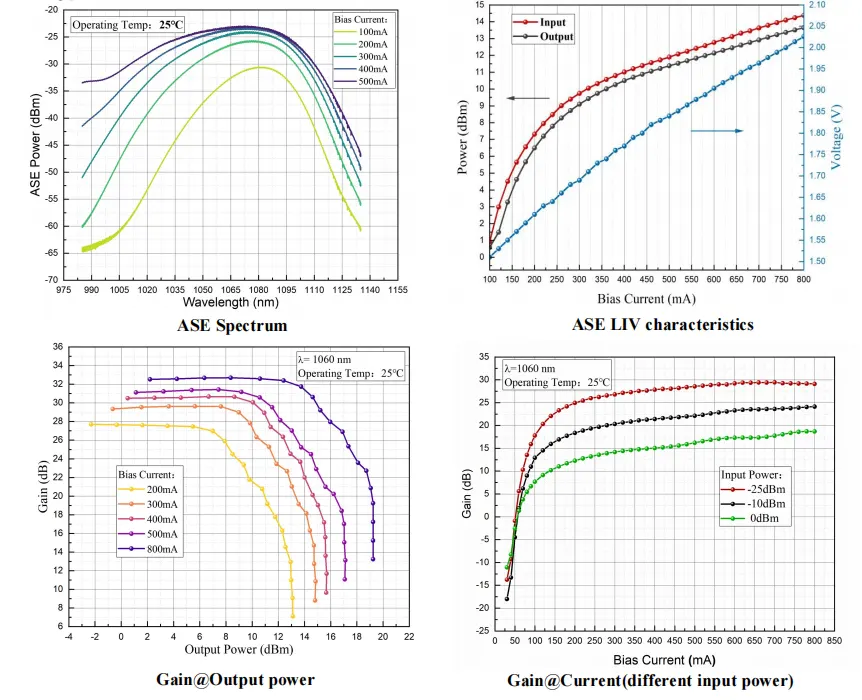

● Typisk karaktäristisk kurva

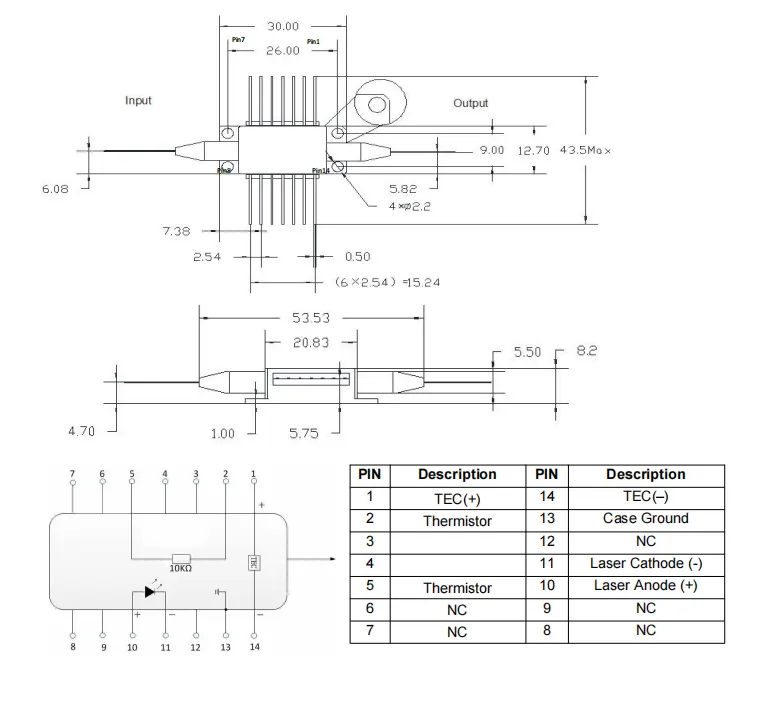

● Paketritning & PIN-OUT Definition (Enhet:mm)-1060nm 15dBm Optisk halvledarförstärkare

Beställning information

t.ex.: BSOA-1060-25SM-FA

(Beställningsinformation: 1060nm 15dBm Halvledaroptisk förstärkare, 25dB liten signalförstärkning, 15dBm mättnad optisk effekt, 14-stifts fjärilspaket, med SM-fiber, FC/APC-kontakt).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara korrekt jordad.

● Att använda en laser under kraft- och temperaturförhållanden som överstiger specifikationerna som beskrivs i databladet kommer att påskynda laserns åldrande och orsaka skada på enheten.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
