1550nm 23dBm optisk halvledarförstärkare

Innehållsförteckning

1. Introduktion av 1550nm 23dBm optisk halvledarförstärkare

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en 1550nm 23dBm optisk halvledarförstärkare med ett 14-stifts fjärilspaket. Den har 23dBm mättnad optisk effekt, 30~35dB liten signalförstärkning, typisk 100nm -3dB förstärkningsbandbredd, och integrerar TEC och termistor för ett stabilt och jämnt spektrum. Lämplig för Förlustersättning för fiberoptiska anslutningar och switchar, WDM fiberoptiska nätverk och MOPA lasrar.

Produkt Specifikationer

Produkt Funktioner

● 40G och 100G C-Band blockerande slutare eller modulering;

● Lågt ljud Figur &Lågt polarisationsberoende;

● 14-stift BTF-paket med TEC och termistor.

Produkt Ansökningar

● Förlustersättning för fiberoptisk anslutning och switch;

● WDM fiberoptisk nätverk;

● MOPA (Master Oscillator effektförstärkare)laser.

Produkt Detaljer

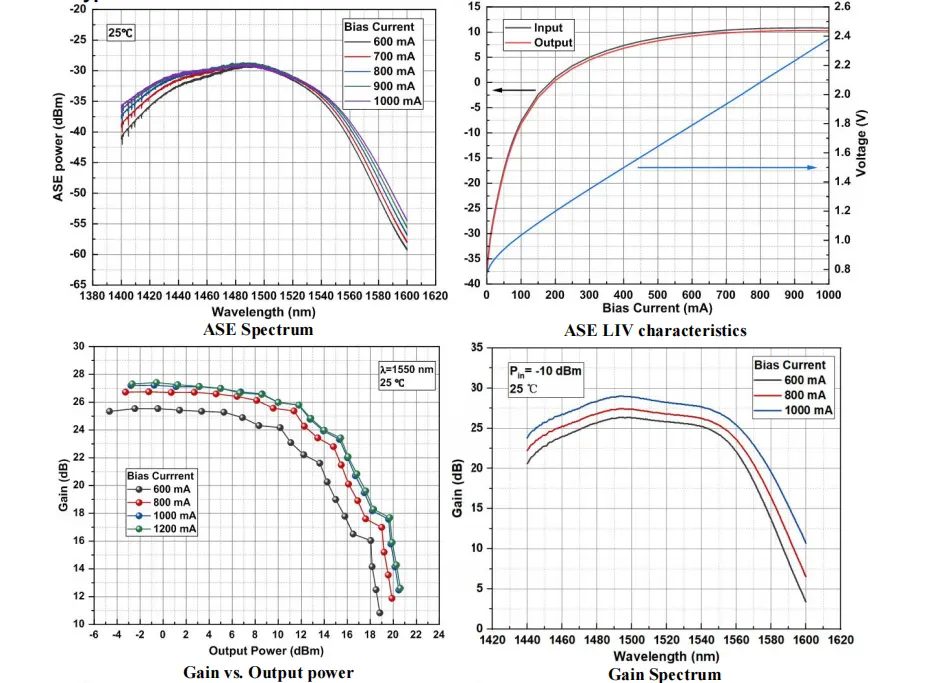

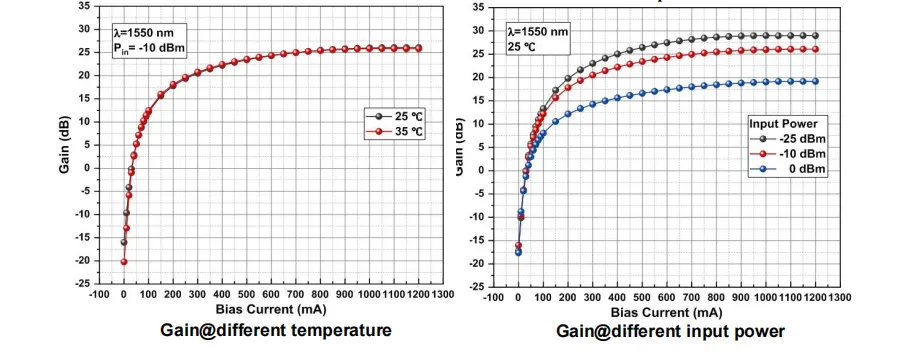

● Typisk karaktäristisk kurva

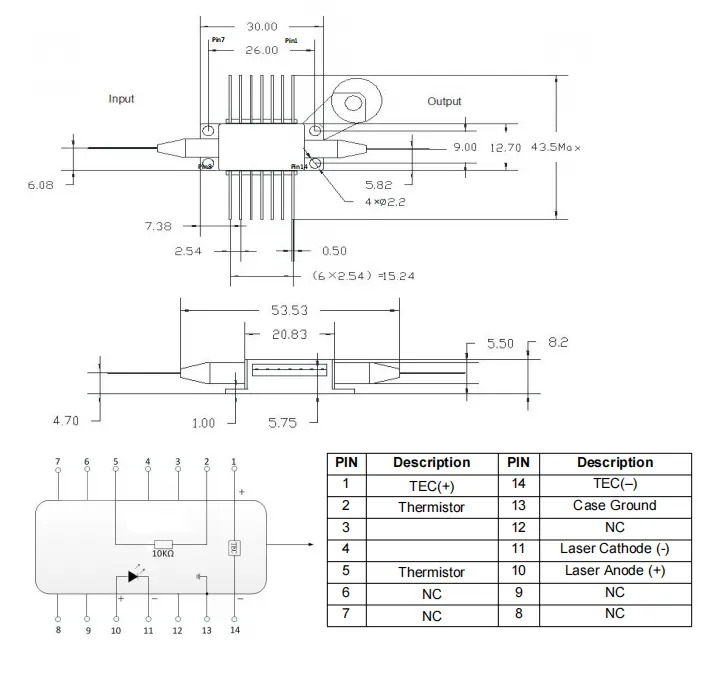

● Paketritning & PIN-OUT-definition (Enhet:mm)-1550nm 23dBm Optisk halvledarförstärkare

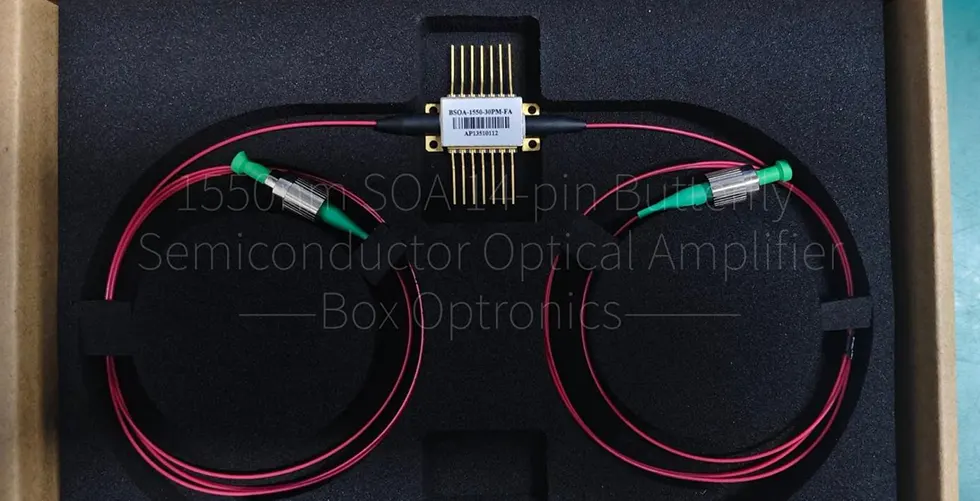

● Förpackningsexempel

*Fristående enhet; ingen inbyggd drivrutin (modulpaketet integreras med en drivrutin är valfritt).

Beställning information

t.ex.: BSOA-1550-35PM-FA

(Beställningsinformation: 1550nm 23dBm Halvledaroptisk förstärkare, 30~35dB liten signalförstärkning, 23dBm mättnad optisk effekt, 14-stifts fjärilspaket, med SM Hi1060 fiber, FC/APC-kontakt).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning av chipet och överbelastning.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
