1. Introduktion av SLD Broadband Light Source 1310nm
2. Produktspecifikationer
3. Produktegenskaper
4. Typiska tillämpningar
5. Produktinformation
6. Beställningsinformation
7. Datablad och testblad
8. Villkor för offert och betalning
9. Driftguide
10. Användningsanvisningar och underhåll
11. Kvalitetssäkring och kundservice

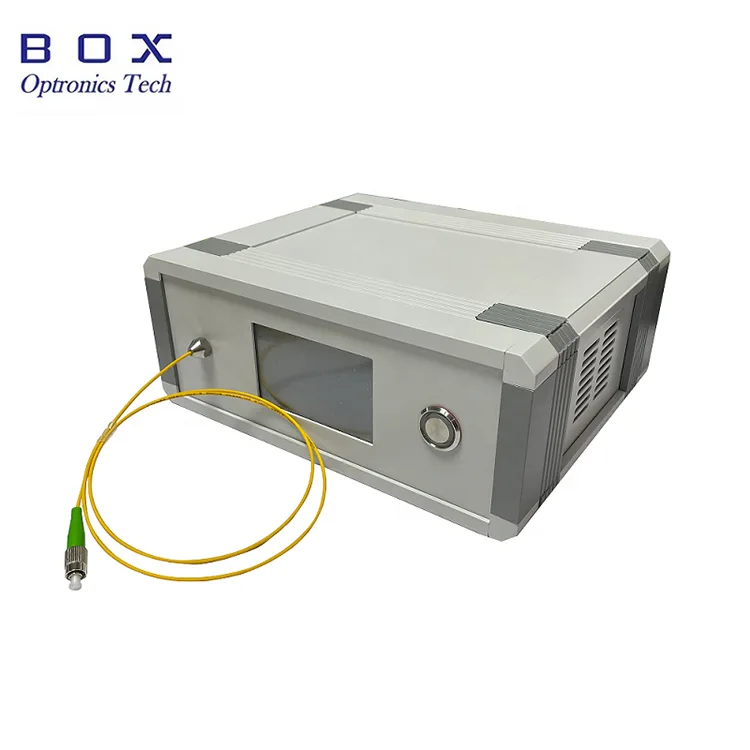

1310nm SLD bredbandsljuskällan levererar stabil, lågkoherens bredbandsemission med en spektral bredd på typiskt >30nm och uteffekt tillgänglig på 1/3/10/15mW. Dess SMF-28e eller PM-fiberkoppling, låga spektrala rippel och kompakta paket gör den idealisk för fiberoptisk avkänning, OCT-avbildning och optiska precisionsmätningar. Denna SLD-bredbandsljuskälla är optimerad för optisk kommunikation, biomedicinsk bildbehandling och testapplikationer för optiska fibrer.
|
Parametrar |
Enhet |
Värde |
Notera |
|
Arbetsvåglängd |
nm |
1310 |
±20 |
|
Uteffekt |
mW |
1/3/10/15 |
Anpassningsbar |
|
Bandbredd |
nm |
>30 |
|
|
Optisk isolator |
dB |
Med |
|
|
Kortsiktig stabilitet |
dB |
≤±0,02/15 min |
|
|
Långsiktig stabilitet |
dB |
≤±0,05/8 timmar |
|
|
Fiberkontakt |
- |
FC/APC |
|
|
Fibertyp |
- |
SMF-28e/PM Fiber |
|
|
Demens
|
mm |
195(B)×220(D)×120(H) |
Bänkskiva |
|
70(B)×90(D)×18(H) |
Modul |
||
|
125(B)×150(D)×20(H) |
Modul |
||
|
Strömingång
|
V |
AC 110~240V |
Bänkskiva |
|
DC 5V/4A |
Modul |
||
|
Kommunikationsgränssnitt |
- |
DB9 hona (RS232) |
|
|
Driftstemperatur |
℃ |
-5 ~ +55 |
|
|
Förvaringstemperatur |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Flera effektnivåer tillgängliga för att passa olika behov;l
● Brett spektrum;
● Låg spektral krusning;
● Anpassad förpackning och storlek.
● Fiberoptisk avkänning;
● Medicinsk bildbehandling;
● Precisionsmätning;
● Test av optisk fiberenhet.

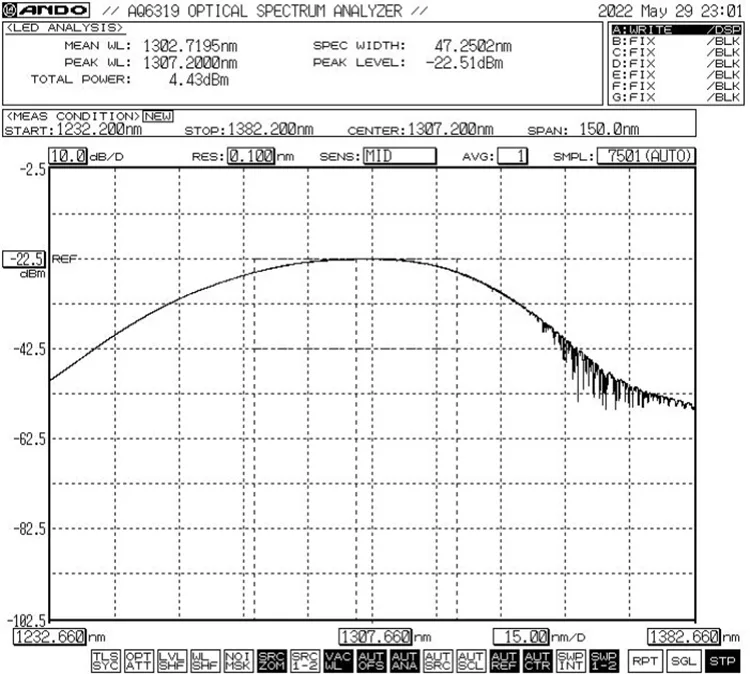

● Spektral referens: -3dB bandbredd Min.30nm

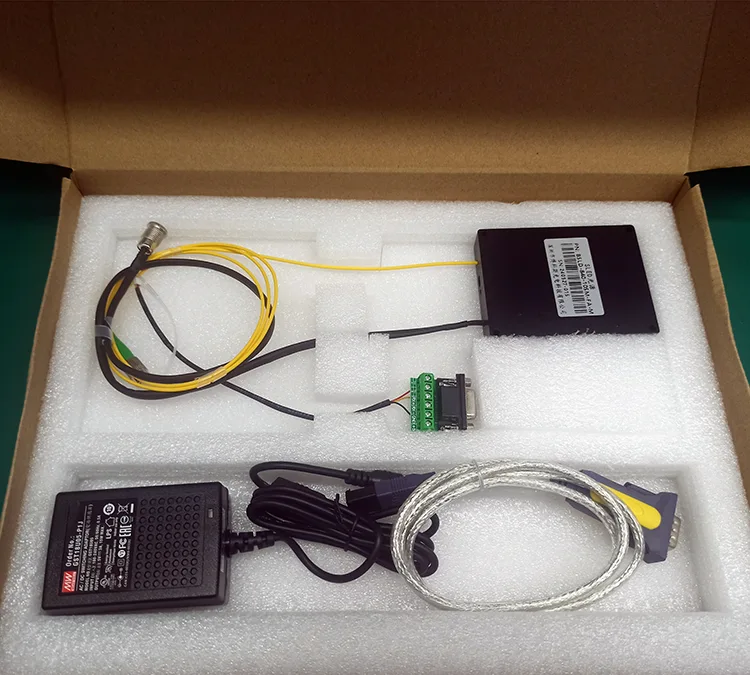

● Standardtillbehör
|
|
Tillbehör |
Kvantitet |
|
1 |
Ljuskälla (modulvärd) |
1 |
|
2 |
USB-RS485 DB9 datakabel |
1 |
|
3 |
Grön portkabel |
1 |
|
4 |
Strömadapter (tillval) |
1 |
|
5 |
Produkttestrapport |
1 |
|
Parametrar |
Enhet |
Värde |
Notera |
|
Arbetsvåglängd |
nm |
1310 |
±20 |
|
Uteffekt |
mW |
1/3/10/15 |
Anpassningsbar |
|
Bandbredd |
nm |
>30 |
|
|
Optisk isolator |
dB |
Med |
|
|
Kortsiktig stabilitet |
dB |
≤±0,02/15 min |
|
|
Långsiktig stabilitet |
dB |
≤±0,05/8 timmar |
|
|
Fiberkontakt |
- |
FC/APC |
|
|
Fibertyp |
- |
SMF-28e/PM Fiber |
|
|
Demens
|
mm |
195(B)×220(D)×120(H) |
Bänkskiva |
|
70(B)×90(D)×18(H) |
Modul |
||
|
125(B)×150(D)×20(H) |
Modul |
||
|
Strömingång
|
V |
AC 110~240V |
Bänkskiva |
|
DC 5V/4A |
Modul |
||
|
Kommunikationsgränssnitt |
- |
DB9 hona (RS232) |
|
|
Driftstemperatur |
℃ |
-5 ~ +55 |
|
|
Förvaringstemperatur |
℃ |
-40 ~ +85 |
|
t.ex.: BSLD-1310-10SM-FA-M
(Beställningsinformation: SLD Bredbandsljuskälla 1310nm, 10mW uteffekt, SM-fiber, med FC/APC-kontakt, modulpaket).
● Offertvillkor
(1) EXW
(2) DAP
(3) Annat
● Betalningsvillkor
PayPal och T/T är tillgängliga.
Steg 1. Uppackning: Kontrollera före montering om alla tillbehör är kompletta.
Steg 2. Strömförsörjning: Ansluts till en DC-omkopplande strömkälla eller en reglerad strömkälla som uppfyller deras strömförsörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)
Steg 3. Ansluta utgångsfiber: Öppna dammskyddet vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.
Setp4. Anslut till värddatorn: Använd den gröna portkabeln och USB-RS485 DB9-datakabeln för att ansluta SLD Broadband Light Source 1310nm och datorn; Datorn måste först installera en dedikerad drivrutin för seriell port för att identifiera USB-RS485 serieportens datakabel, annars kan värddatorns programvara och ljuskällemodulen inte anslutas och kommuniceras korrekt. Fråga Box Optronics efter drivrutinen.

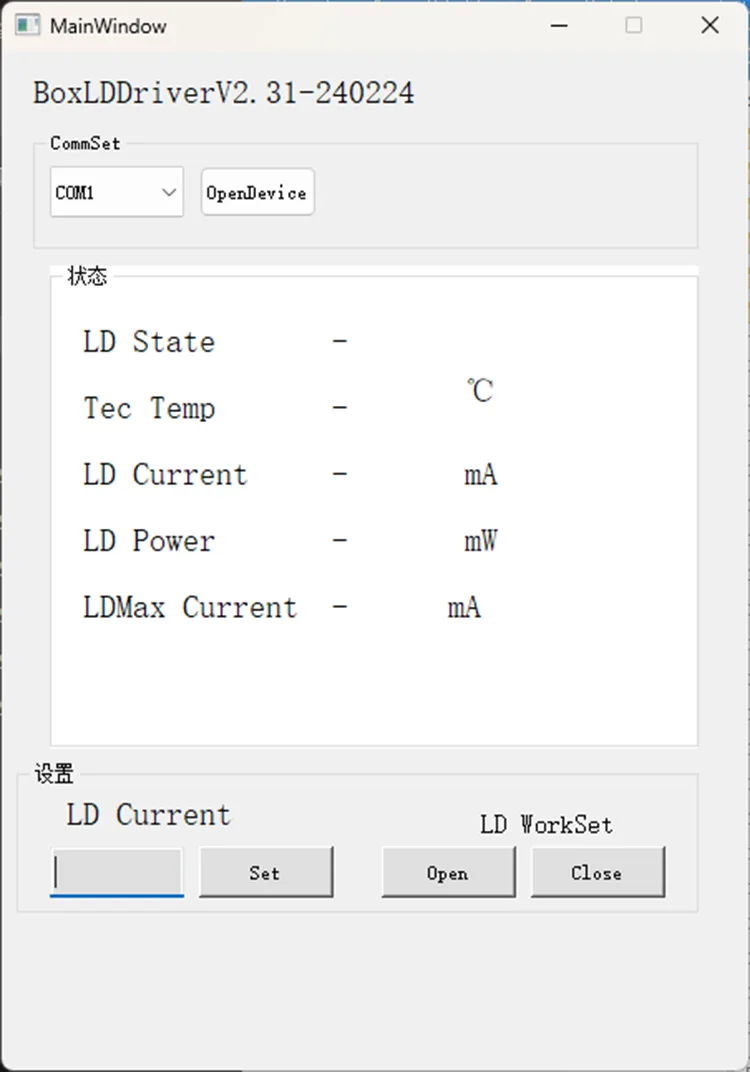

Steg 5. Styrmjukvara: Box Optronics tillhandahåller det seriella kommandot eller PC-mjukvaran för att styra LD-strömmen för SLD Broadband Light Source 1310nm. Välj rätt port, ställ in strömmen och klicka sedan på öppna-knappen. (För att förhindra skador, öka drivströmmen långsamt vid första driften. Applicera inte full ström omedelbart.)
Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla bort fiberanslutningen.
● Rengör fiberanslutningarna med en luddfri tork och inspektera med en fiberänddetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckta med dammskydd.
● Undvik frekvent i- och urkoppling av fiberkontakter för att förhindra dammansamling och skador på änden.
● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; förvara på en torr plats.

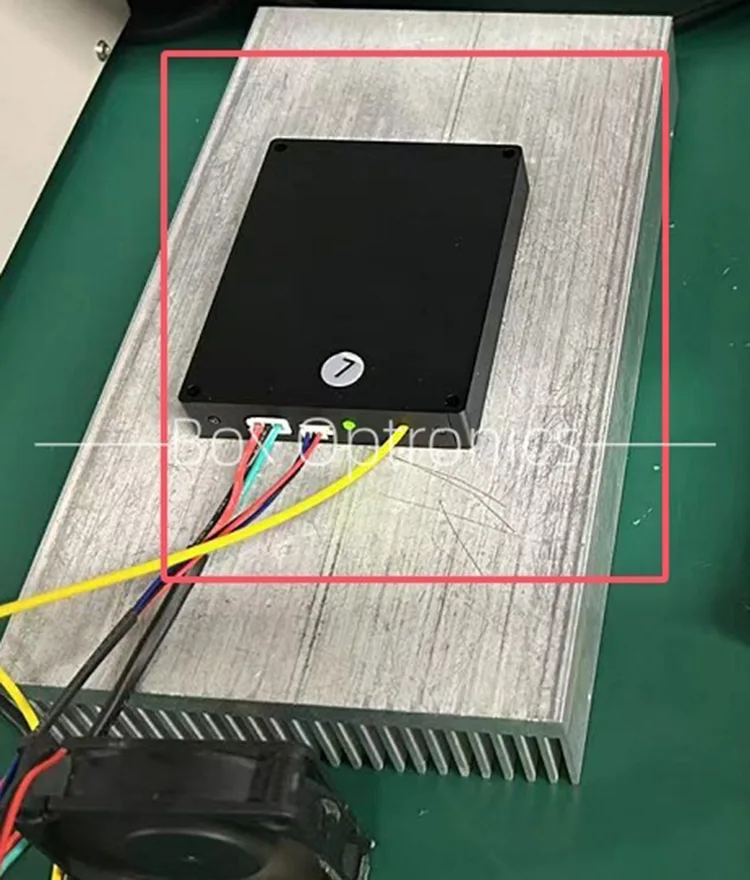

● Vid långvarig användning, placera den på ett kylfläns.
● Garantiperiod:
Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.
● Undantag från gratis garanti:
Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:
(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.
(2) Fel på grund av felaktig användning av användaren.
(3) Uppenbar fysisk skada orsakad av mänskliga misstag.
(4) Otillåten demontering, modifiering eller reparation.
(5) Ändrade eller ofullständiga garantietiketter på höljet.
(6) Skada eller förlust under transport.
