785nm FP Butterfly Laser Diode

Innehållsförteckning

1. Introduktion av 785nm FP Butterfly Laser Diode

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

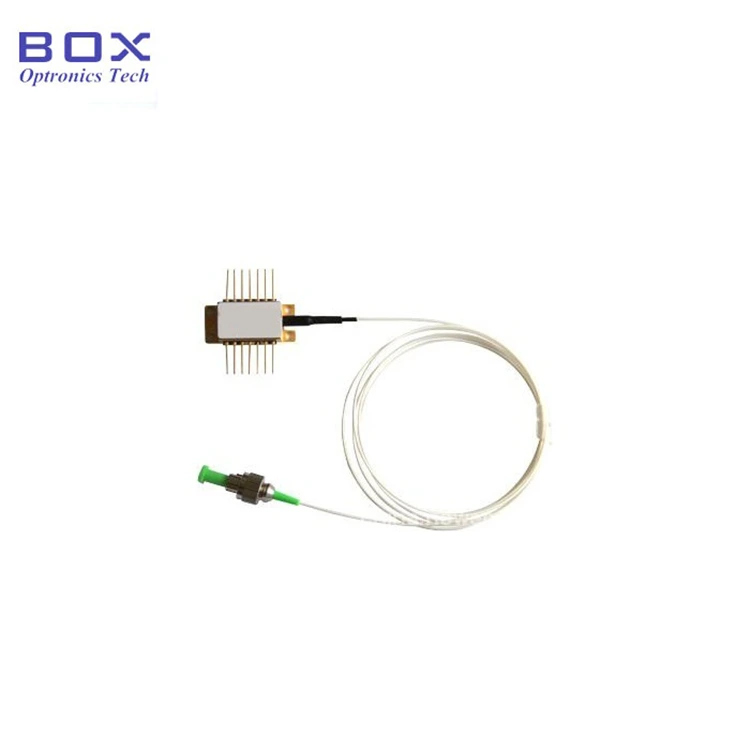

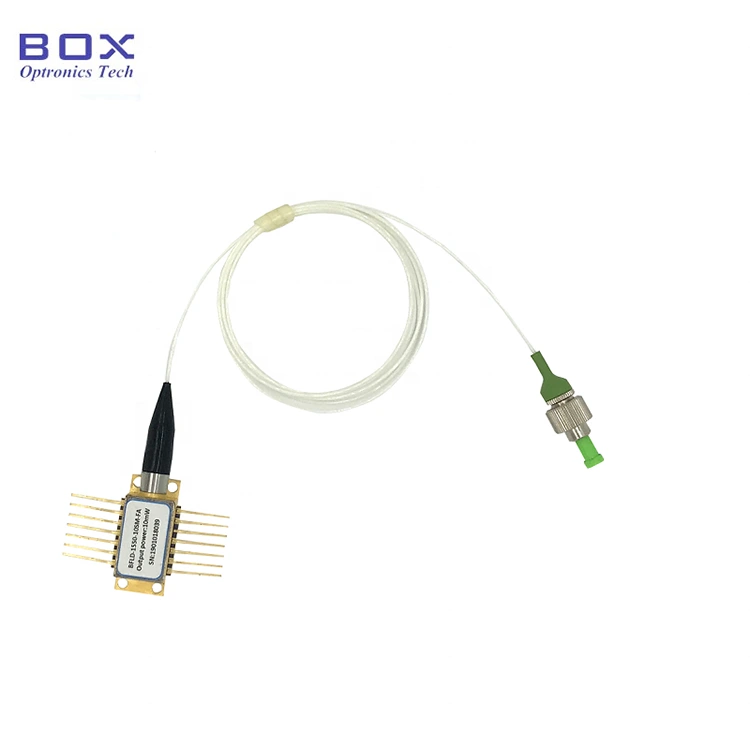

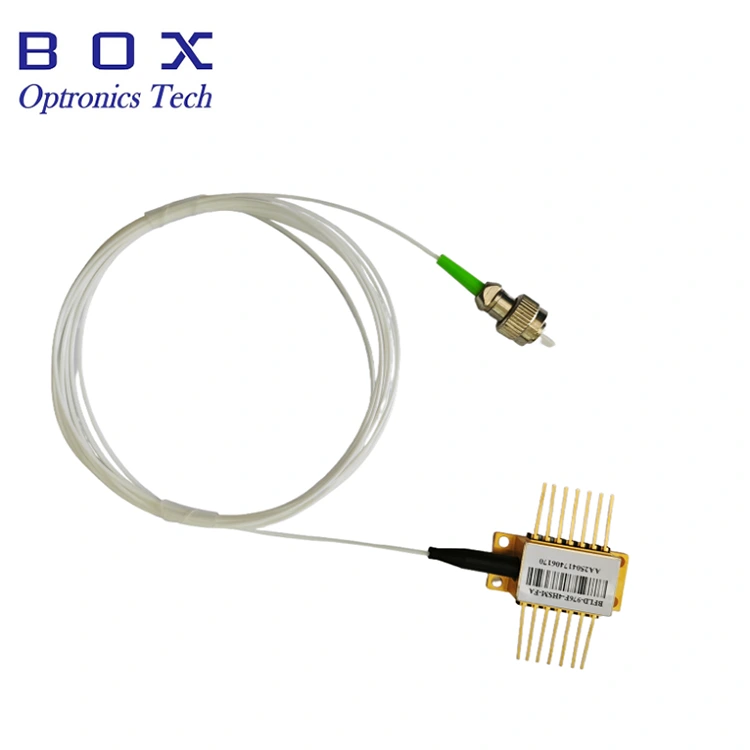

Detta är en 785nm FP Butterfly Laser Diode, med uppåt till 30mW uteffekt. Fibertyp kan vara SM785-HP eller PM780-HP, och integrerar TEC, monitorfotodiod och termistor. Den 900um skyddsrör och FC/APC-kontakt är tillval. Om stiften kräver lödning, lödtemperaturen får inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder. Ett modul/bänkpaket med en drivkrets, 50mW uteffekt, finns tillgänglig.

Produkt Specifikationer

Produktegenskaper

● SM785-HP eller PM780-HP-fiber;

● Utgångsström på till 30mW;

● 14-stift BTF-paket med TEC, termistor och Övervaka PD.

Produktapplikationer

● Ljuskälla;

● Fiberoptisk avkänning system;

● Materialbearbetning.

Produktdetaljer

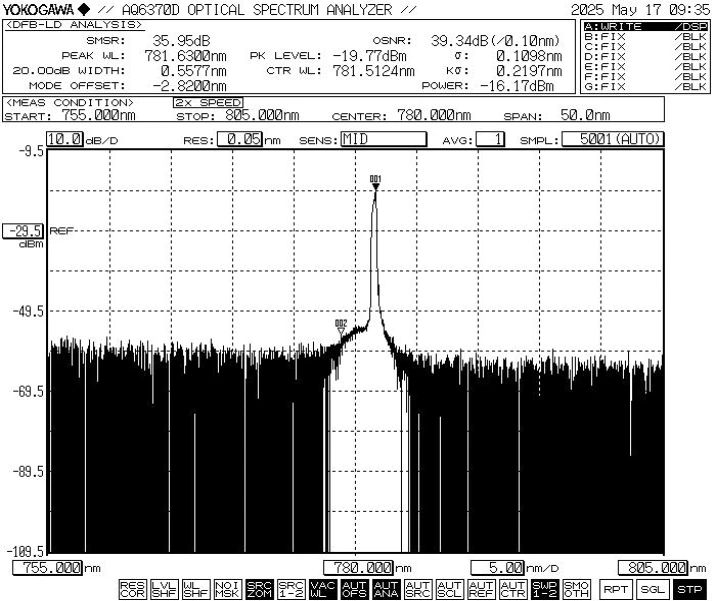

● Typiskt spektrum: 785nm, WL-tolerans +/-10nm.

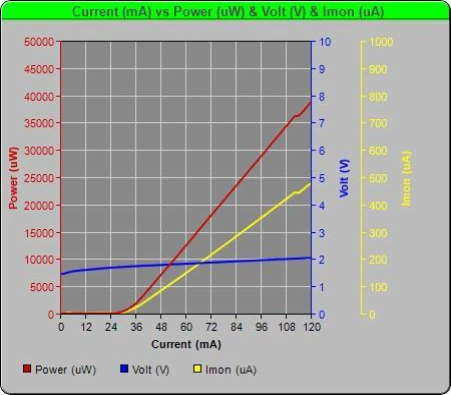

● PIV-785nm 30mW FP Butterfly Laser Diode

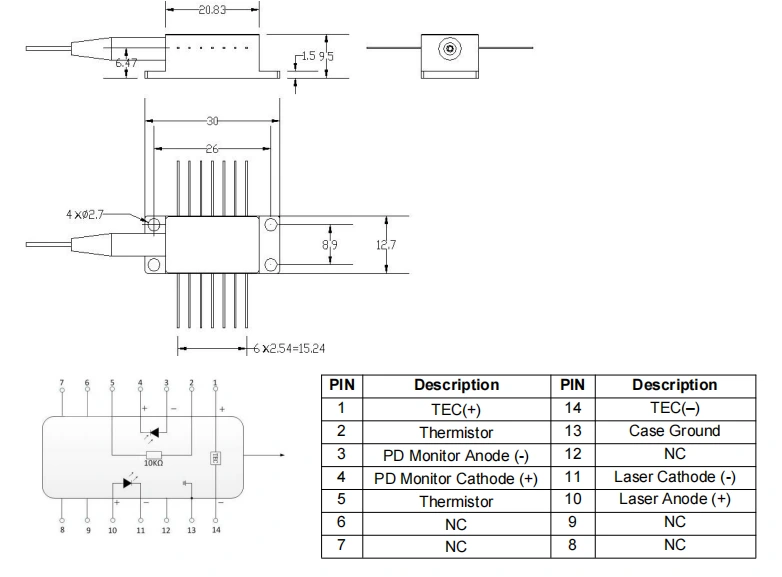

● Paketritning & PIN-OUT Definition(Enhet:mm)-785nm FP Butterfly Laserdiod

● Standardtillbehör

*Fristående enhet; ingen inbyggd drivrutin (modulpaket med en drivrutin kretsen är valfri).

Beställning information

t.ex.: BFLD-F785-30SM-FA

(Beställningsinformation: 785nm FP Butterfly Laser Diode, 30mW utgång ström, SM Hi780 fiber, FC/APC-kontakt, pumpstift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Villkor för offert och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Användningsanmärkningar

● Laserstrålningsrisk: När enheten är i drift sänder den ut en högintensiv laserstråle. Titta inte direkt på fiberänden, eftersom detta kan orsaka ögonskada.

● ESD-skydd: Den här enheten är elektrostatisk känslig. Därför måste strikta antistatiska skyddsåtgärder hållas vid förpackning, transport och användning. Dessutom, försiktighetsåtgärder bör vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enheten (t.ex. se till att utrustningen är korrekt jordning och bär en antistatisk handledsrem).

● Fiber- och enhetshantering: Optisk fibrer är ömtåliga. Dra inte i enheten med fibern. När du sätter in eller ta bort enheten från dess uttag, utsätt inte för tryck på eller dra i den hylsa på baksidan av enhetens hölje. För enheter utrustade med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller borttagning.

● Krav på stiftlödning: Om stiften behöver lödas, får lödtemperaturen inte överstiga 260°C, och den lödtiden får inte överstiga 10 sekunder. Var särskilt uppmärksam på följande: under lödningsprocessen måste enheten vara i en strömlös tillstånd, och lödkolven måste vara ordentligt jordad.

● Uppstartsdrift: Under uppstart applicera aldrig hög ström direkt, eftersom detta kan skada chippet. Slå istället på enheten vid en strömnivå nära chipets tröskelvärde, och öka sedan gradvis strömmen i små steg tills önskad nivå nås.

● Kylnings- och startsekvens: Före slå på alla komponenter, aktivera först kylaren och fortsätt sedan med inkrementell kraft - uppsteg för att förhindra överhettning av spånet och överbelastning.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
