Produktöversikt-Optisk effektmätare

Box Optronics optiska effektmätare är ett högpresterande optoelektroniskt mätinstrument konstruerat för exakt optisk effektdetektering och analys. Byggda kring högkvalitativa kisel (Si) och indium gallium arsenid (InGaAs) fotodioddetektorer, våra effektmätare levererar exakta, tillförlitliga mätningar över ultravioletta, synliga, nära-infraröda och mellaninfraröda spektralområden.

Serien innehåller både bänkbaserade flerkanalsmodeller (PM-MC-4-B5) för laboratorie- och produktionstester, och kompakta handhållna enkanalsmodeller (PM-SC-1-HD) för fälttester och kalibrering på plats. Alla enheter har intuitiva pekskärmsgränssnitt, statistisk analys i realtid (ström, min, max, medelvärde, topp-till-topp, standardavvikelse) och USB-anslutning för PC-baserad datainsamling och analys. Med utbytbara detektorhuvuden som stöder olika våglängdsband och effektområden, valfria integrerade sfärdesigner för enhetlig strålinsamling och flexibla fiberkopplingstillbehör (barfiberadapter och FC-fiberadapter), kan våra optiska effektmätare konfigureras för att uppfylla de specifika kraven.

Nyckelfunktioner-Optisk effektmätare

● Hög mätupplösning: 0,001dB för exakta effektavläsningar

● Brett effektområde: 1nW~10mW eller 10uW~10W

● Bred våglängdstäckning: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Flera formfaktorer: Bänk (4-kanals) och handhållen (1-kanals) konfigurationer tillgängliga

● Inbyggd effektstatistisk analys: aktuellt värde, minimum, maximum, medelvärde, topp-till-topp, standardavvikelse

● Konfigurerbart datasamplingsintervall: 0,1 s till 1 s

● Intuitivt användargränssnitt med pekskärm med realtidsvisning

● USB-anslutning med värdprogramvara för dataloggning och grafisk analys

● Analog spänningsutgång (0~2,5V) via BNC/SMA

● Kompatibel med bara fiberadapter (BFA) och FC fiberadapter (FCA) tillbehör

● Kompakt, robust design lämplig för både laboratorie- och industrimiljöer

● Mätosäkerhet: ±5 %

Typiska applikationer - Optisk effektmätare

● Testning och karakterisering av optiska komponenter (laserdioder, fibrer, förstärkare, isolatorer)

● Verifiering av lasereffekt och stabilitetsövervakning

● Fiberoptisk systemuppriktning och förlustmätning

● Forsknings- och utvecklingslaboratorier inom fotonik och optoelektronik

● Industriell laserproduktionslinje kvalitetskontroll och testning

● Optisk sensorkalibrering och validering

● Testning av telekommunikationskomponenter (CWDM, DWDM, transceivrar)

● Optiska laboratorier för utbildning och universitet

● Fältservice och kalibrering av utrustning på plats

Tekniska specifikationer-Optisk effektmätare

Detektorspecifikationer (T=25°C)

Specifikationer för värdenhet

Specifikationer för tillbehör

Produktinformation-Optisk effektmätare

Vad är en optisk effektmätare?

En optisk effektmätare är ett optoelektroniskt precisionsinstrument utformat för att mäta effekten av optiska signaler, vanligtvis från lasrar, lysdioder (LED) eller fiberoptiska transmissionssystem.

Den består av två primära komponenter: ett kalibrerat fotodiodsensorhuvud som omvandlar inkommande optisk effekt till en elektrisk ström och en display-/behandlingsenhet som förstärker, digitaliserar och visar det uppmätta effektvärdet i enheter som watt (W), milliwatt (mW) eller decibel i förhållande till 1mW (dBm).

Optiska effektmätare är grundläggande verktyg inom fotonikforskning, fiberoptisk kommunikation, lasertillverkning och kvalitetskontroll. De används för laserutdatakarakterisering, mätning av fiberinsättningsförlust, optisk förstärkares uteffekt och förstärkningsmätning och effektbudgetverifiering på systemnivå.

Valet av detektormaterial (kisel för synligt/NIR, InGaAs för NIR/SWIR) bestämmer instrumentets våglängdsområde och känslighet.

Produktserieöversikt

Box Optronics erbjuder en modulär plattform för optisk effektmätare med utbytbara detektorhuvuden och två värdenhetsalternativ, vilket gör att kunder kan konfigurera ett system som är optimerat för deras specifika mätkrav:

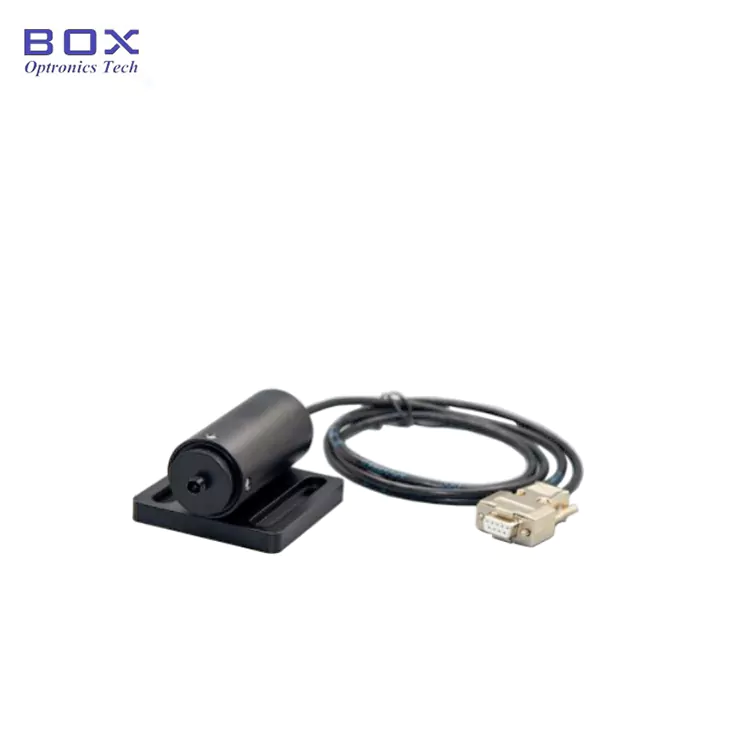

Detektorhuvuden

• PMS-4011-2040: Silikonfotodioddetektor med integrerande sfär, täcker 400~1100nm med ett effektområde på -20~+40dBm (10μW~10W). Idealisk för synliga och nära-infraröda lasereffektmätningar.

• PMS-9016-6010:InGaAs-fotodioddetektor (ingen integrerande sfär), täcker 900~1650nm med ett utökat lågeffektområde på -60~+10dBm (1nW~10mW). Optimerad för högkänsliga telekombandsmätningar.

• PMS-9016-2043:InGaAs fotodioddetektor med integrerande sfär, täcker 900~1650nm med ett brett effektområde på -20~+43dBm (10μW~20W). Lämplig för allmänt bruk av telekom- och datakomtestning.

• PMS-1122-2040: InGaAs-fotodioddetektor med utökad våglängd med integrerad sfär, täcker 1100~2200nm med ett effektområde på -20~+40dBm (10μW~10W). Designad för kortvågiga infraröda (SWIR) applikationer.

Värdenheter

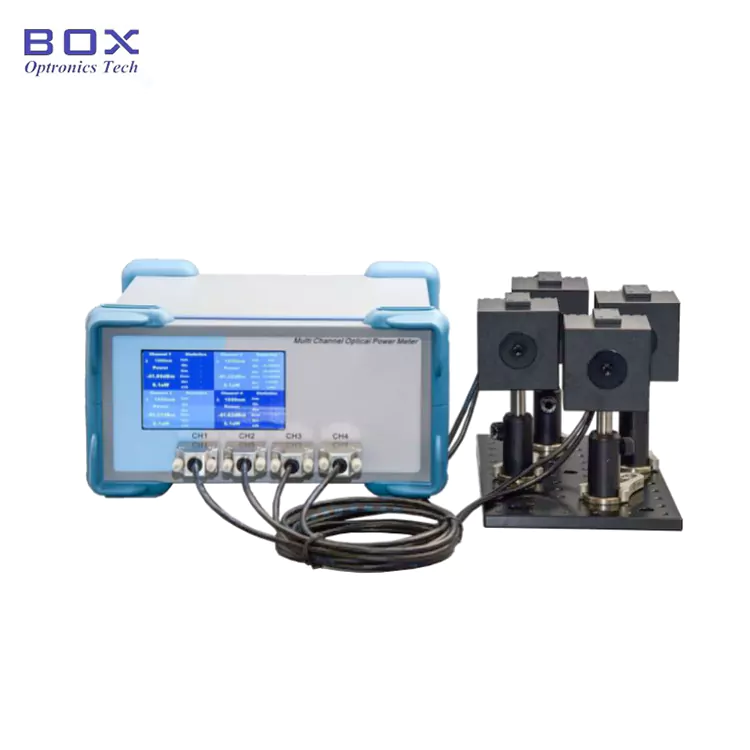

• PM-MC-4-B5 (bänk med flera kanaler): Fyra-kanals bänkenhet med stor pekskärm som stöder samtidig mätning av upp till fyra detektorkanaler. Idealisk för laboratorieinställningar, produktionsteststationer och applikationer som kräver flerpunktsövervakning.

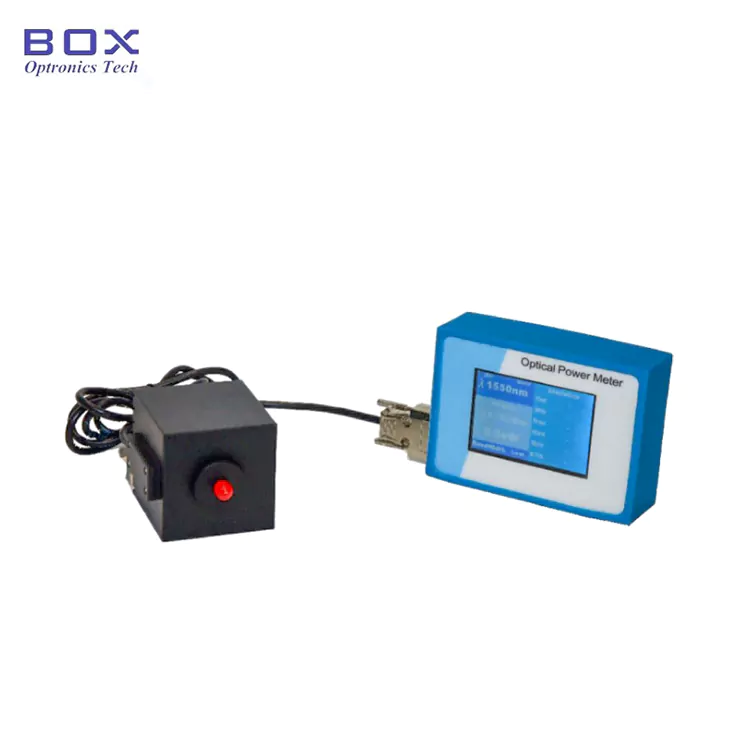

• PM-SC-1-HD (handhållen enkelkanal): Kompakt enkanalig handhållen enhet med pekskärmsgränssnitt, designad för portabilitet och fältanvändning. Perfekt för kalibrering på plats, fältservice och mobila testapplikationer.

Beställningsinformation-Optisk effektmätare

Modellnomenklatur

Värdenhetsnamnkonvention

PM - XX - X - XX

Exempel: PM-MC-4-B5

Detektornamnkonvention

PMS - XXXX - XXXX - XX

Exempel: PMS-9016-2040-FC

Datablad och mjukvara-optisk effektmätare

Datablad

· Fjärrkontroll via USB-gränssnitt. Länk för nedladdning av PC-programvara ingår i köpet.

Villkor för offert och betalning

Citatvillkor

· EXW

· DAP

· FOB

· Övriga villkor: Kontakta oss för att diskutera.

Betalningsvillkor

· PayPal: Snabb och säker betalning för prover och små beställningar

· T/T (banköverföring): Standardbetalningsmetod för normala produktionsordrar

· Alibaba Trade Assurance: Säkert orderskydd för onlinetransaktioner med köpargaranti

· Kreditkort: Tillgängligt via PayPal och Alibaba-plattformar

· Flexibla betalningsvillkor: Förhandlingsbara

Ledtid

· Standardenheter (modeller i lager): 3~5 arbetsdagar

· Standardproduktion: 10~15 arbetsdagar

· Volymbeställningar: Vänligen kontakta för produktionsschema

· Internationell frakt:~5 arbetsdagar (DHL/UPS/FedEx express)

· Snabbtjänst: Tillgänglig på begäran

Användningsanmärkningar och hantering - Optisk effektmätare

Säkerhetsföreskrifter

· Titta aldrig direkt in i en aktiv laserstråle eller optisk utgångsport

· Följ alltid lämpliga lasersäkerhetsprotokoll och använd lämpliga laserskyddsglasögon

· Överskrid inte den maximala märkeffekten för den detektormodell som används

· Koppla bort strömmen innan du rengör eller servar enheten

· Använd endast den specificerade strömförsörjningen för att undvika skador på instrumentet

Skötsel och underhåll av detektorer

· Håll detektoröppningen ren och fri från damm, olja och skräp

· Använd rena, luddfria våtservetter och en lämplig optisk rengöringslösning när du rengör detektorytan

· Sätt alltid tillbaka skyddslock på detektorn när den inte används

· Undvik att vidröra den aktiva detektorytan med fingrar eller verktyg

· Rengör fiberanslutningarna innan de sätts in med lämpliga rengöringsverktyg

· Undvik att tappa eller utsätta detektorn för mekaniska stötar

· Förvara i en ren, torr miljö när den inte används

· Periodisk omkalibrering rekommenderas årligen

Kvalitetssäkring

Box Optronics har åtagit sig att tillhandahålla högkvalitativa optiska test- och mätinstrument med pålitlig, konsekvent prestanda. Alla våra optiska effektmätare genomgår rigorösa tester, kalibrering och kvalitetskontrollprocedurer före leverans.

Garanti

· 12 månaders begränsad garanti från leveransdatum

· Garanti täcker defekter i material och utförande

· Gratis reparation eller utbyte av defekta enheter under garantin

· Garanti täcker inte skador från felaktig användning, felaktig hantering, obehörig modifiering eller normalt slitage av förbrukningsdelar
