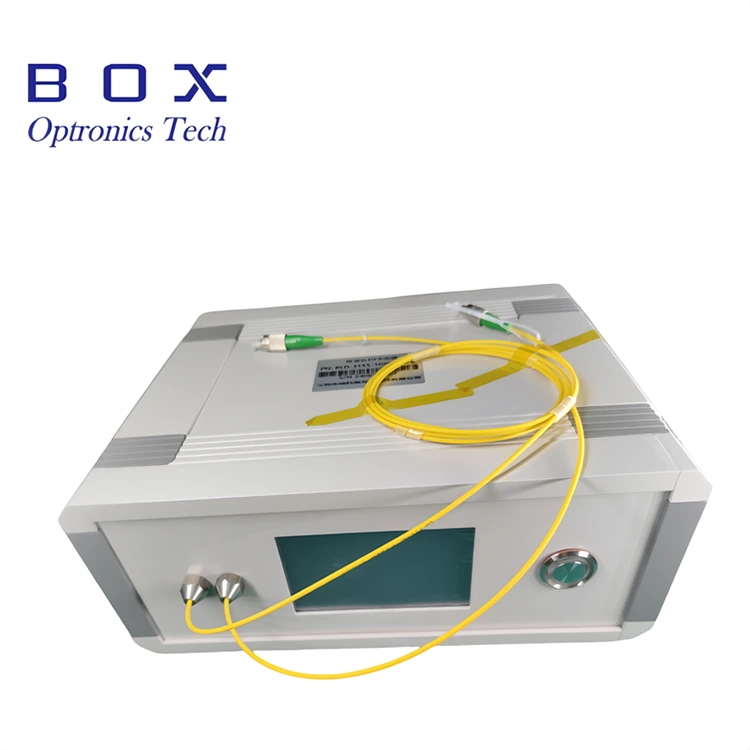

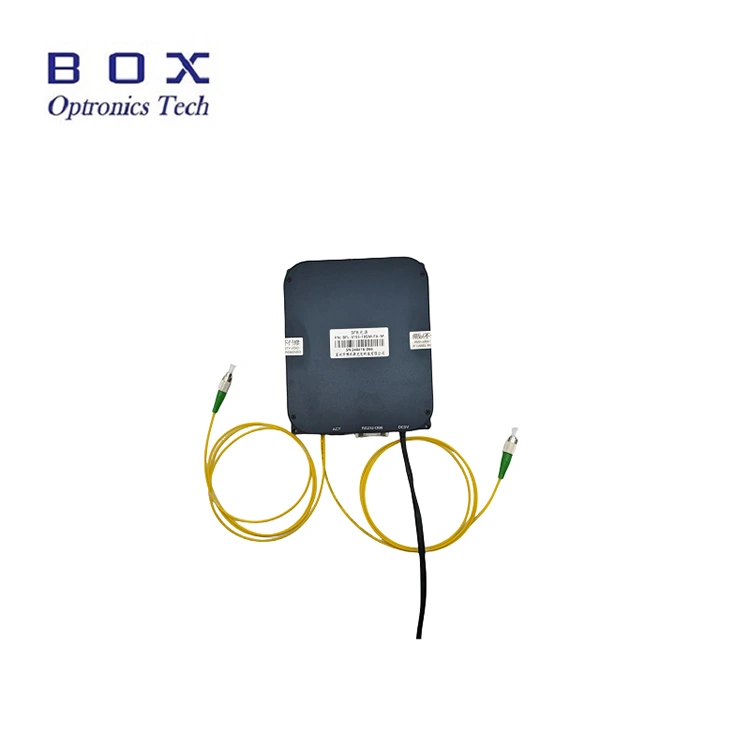

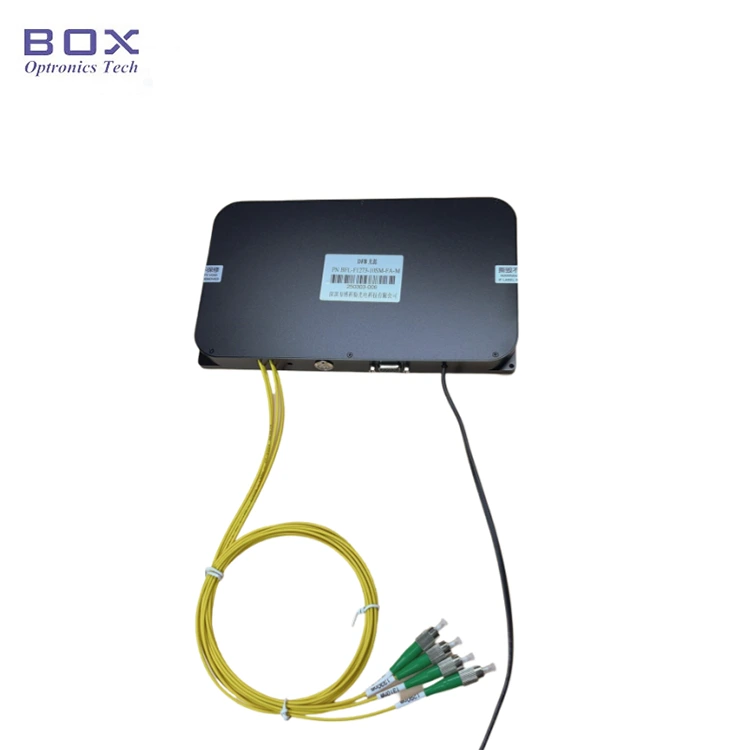

Detta är en flerkanalig DFB-laserkälla med fritt konfigurerbara våglängder och kontinuerlig vågdrift (CW). Tillgängliga våglängdsalternativ inkluderar CWDM (1270~1650 nm), DWDM ITU-kanaler 18~64, LAN-WDM-våglängder, såväl som specifika våglängder som 1030 nm och 1064 nm. Produkten finns i två konfigurationer: en fristående stationär enhet eller ett integrerbart modulärt tillval; utrustad med kommunikationsgränssnitt och övervakningsprogramvara. Användare kan välja mellan en fast uteffekt eller en effektjusterbar konfiguration. Denna flerkanaliga DFB-laserkälla stöder drift som en enkanalig ljuskälla eller samtidigt utmatning över flera kanaler.
|
Parameter |
Enhet |
Dubbla kanaler |
Fyra kanaler |
Notera |
|
Arbetsvåglängd |
nm |
1310/1550 |
1270/1290/1310/1330 |
anpassningsbar |
|
Valfri våglängd |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
DFB typ |
|
|
Uteffekt |
mW |
20/10/Övrigt |
anpassningsbar |
|
|
Sidoläge Undertryckningsförhållande |
dB |
>30 |
|
|
|
Arbetsläge |
- |
CW |
|
|
|
Effektjusteringsområde |
- |
10~100% |
|
|
|
Kortsiktig stabilitet (15 minuter) |
dB |
≤±0,02 Ekvivalent ≤±0,5 % |
|
|
|
Långsiktig stabilitet (8 timmar) |
dB |
≤±0,05 Ekvivalent ≤±1,2 % |
|
|
|
Anslutning |
- |
FC/APC |
anpassningsbar |
|
|
Typ av fiber |
- |
Hi1060/SMF-28/PM1550 |
anpassningsbar |
|
|
Paket |
mm |
195(B)×220(D)×120(H) |
Bänkskiva |
|
|
150(B)×125 (D)×20 (H) |
Modul |
|||
|
Strömförsörjning |
V |
AC 110~240V, <20W |
Bänkskiva |
|
|
DC 5V/4A, <15W |
Modul |
|||
|
Energiförbrukning |
W |
≤60 |
|
|
|
Drifttemperaturområde |
℃ |
-5 ~+55 |
|
|
|
Förvaringstemperaturintervall |
℃ |
-40 ~+85 |
|
|
● Anpassningsbara våglängder och uteffekter;
● 2~16 kanaler tillgängliga;
● Fast eller justerbar uteffekt;
● Hög utskriftsstabilitet, liten storlek och snabb start.
● WDM,AWG, PLC-enhetsdifferentialförlust, detektering av returförlust;
● Oftalmisk OKT;
● Fiberenhetskalibrering och passiva komponenttestsystem.
● Tillgängliga våglängder (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

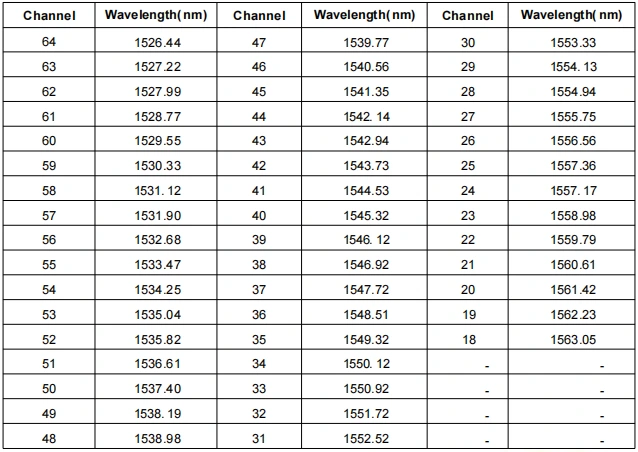

● ITU-kanal 18~64 våglängder (mm):

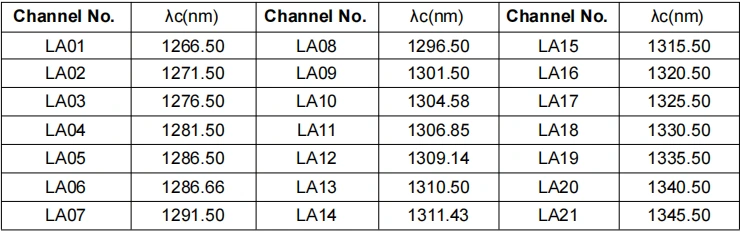

● LAN-WDM våglängder (mm):
Steg 1. Uppackning: Kontrollera före montering om alla tillbehör är kompletta.
Steg 2. Strömförsörjning: Ansluts till en DC-omkopplande strömkälla eller en reglerad strömkälla som uppfyller deras strömförsörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)
Steg 3. Ansluta utgångsfiber: Öppna dammskyddet vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.
Setp4. Anslut till värddatorn: Använd USB-RS485 DB9-datakabeln för att ansluta den flerkanaliga DFB-laserkällan och datorn; Datorn måste först installera en dedikerad drivrutin för seriell port för att identifiera serieportens datakabel, annars kan värddatorns programvara och ljuskällemodulen inte anslutas och kommuniceras korrekt. Fråga Box Optronics efter drivrutinen.

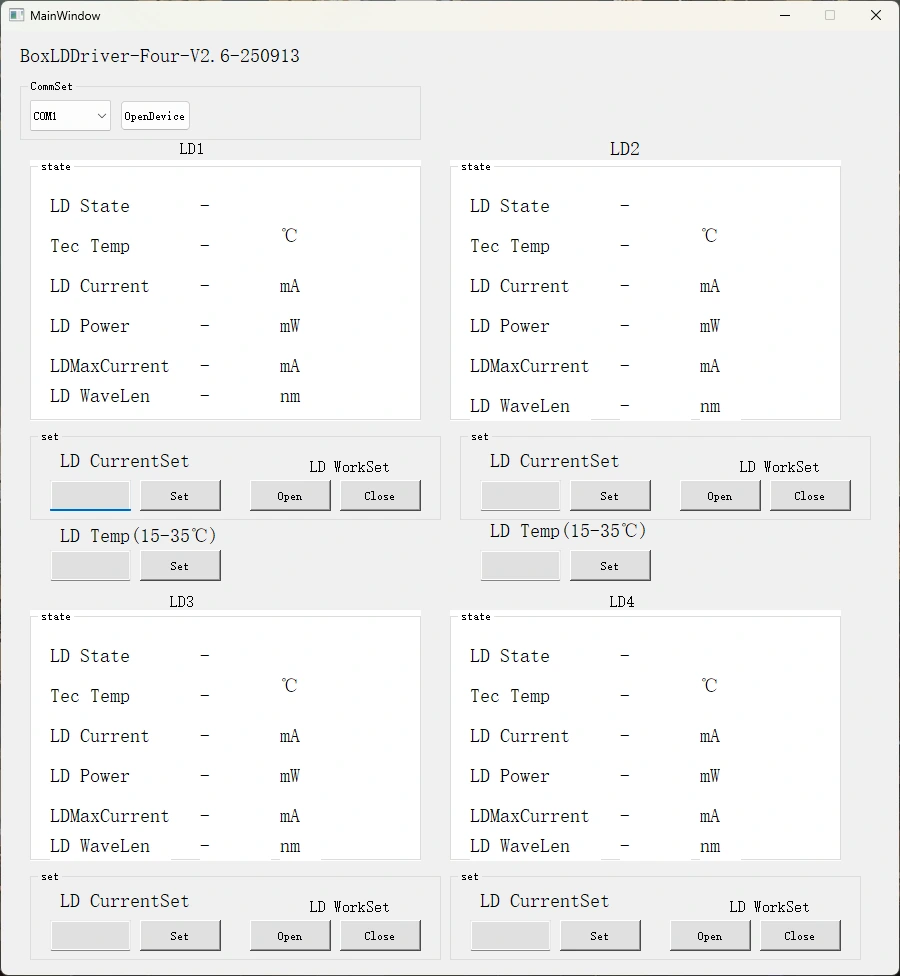

Steg 5. Styrmjukvara: Box Optronics tillhandahåller seriekommandot eller PC-mjukvara för att styra LD-strömmen och LD-temperaturen för den flerkanaliga DFB-laserkällan. Välj rätt port, ställ in ström och temperatur och klicka sedan på öppna-knappen. (För att förhindra skador, öka drivströmmen långsamt vid första driften. Applicera inte full ström omedelbart.)
