C-Band Tunable Laser Module

Produktöversikt-C-Band Tunable Laser Module

C-Band Tunable Laser Module (ATLS4 / HTLS4 Series) från Box Optronics är en kompakt, integrerad avstämbar lasermodul som täcker hela C-bandets våglängdsområde och fiberkopplad utgång.

ATLS4-modellen är optimerad för precisionsvåglängdsinställning och ger en typisk våglängdsstegstorlek på 22:00, ≤100 µs våglängdsväxlingstid och prestanda med smal linjebredd under 5 MHz. Den är idealisk för applikationer som kräver hög spektral noggrannhet, inklusive FBG-utfrågning, smalbandig optisk filterkarakterisering, DWDM-komponenttestning och fotoniska precisionsmätningar.

HTLS4-modellen är designad för applikationer för snabb våglängdsskanning, med snabb våglängdsjustering ned till 1 µs, höghastighetsskanningskapacitet som överstiger 1 000 nm/s och cirka 1 MHz linjebredd. Den är optimerad för dynamisk FBG-avkänning, testning av optiska komponenter med hög genomströmning och snabba spektralinsamlingstillämpningar.

Båda modellerna delar samma mekaniska paket, elektriska gränssnitt och fiberutgångskonfiguration, vilket gör att systemdesigners kan välja lämplig prestandaklass baserat på applikationskrav utan att ändra den mekaniska eller elektriska integrationsdesignen.

Nyckelfunktioner-C-Band Tunable Laser Module

• Brett C-bands våglängdsinställningsområde: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Hög våglängdsnoggrannhet: ±10pm absolut, ±2pm stabilitet, <3pm repeterbarhet

• Snabb inställningshastighet: ≤100µs (ATLS4) / ≤1µs (HTLS4) per steg

• Hög skanningshastighet: >40nm/s vid 22:00-steg (ATLS4) / >1000nm/s vid 20pm-steg (HTLS4)

• Fin våglängdssteg: 22:00 typiskt (ATLS4) / 20:00 typiskt (HTLS4)

• Hög uteffekt: >10dBm(10mW) över hela inställningsområdet

• Utmärkt kraftstabilitet: ±0,05 dBm

• Bra effektplanhet: ≤±0,3dB

• Högt sidolägesundertryckningsförhållande: >35dB (ATLS4) / >40dB (HTLS4)

• Låg relativ intensitetsbrus: <-135dB/Hz

• Smal linjebredd: <5MHz (ATLS4) / ~1MHz typiskt (HTLS4), statisk

• Standard FC/APC fiberkontaktutgång

• Kompakt modulformfaktor: 134x104x21 mm

• 5V DC-försörjning, <5W normal strömförbrukning

• Brett driftstemperaturområde: -20°C till +65°C

Typiska applikationer-C-Band Tunable Laser Module

• Fiber Bragg grating (FBG) demodulering och förfrågningssystem

• Optisk passiv enhetstestning och karakterisering (insättningsförlust, returförlust, filtersvar)

• DWDM-komponent- och våglängdsdelningsmultiplexertestning

• Fiberoptiska avkänningssystem för temperatur-, töjnings- och vibrationsmätning

• Strukturell hälsoövervakning av broar, tunnlar, rörledningar och vindkraftsblad

• Stämbara laserkällor för optisk spektrummätning och analys

• Forskning och utveckling inom fotonik- och optiska kommunikationslaboratorier

• OEM-integrering i optisk test- och mätutrustning

Produktspecifikationer-C-Band Tunable Laser Module

Optiska och våglängdsspecifikationer

Mekaniska och elektriska specifikationer

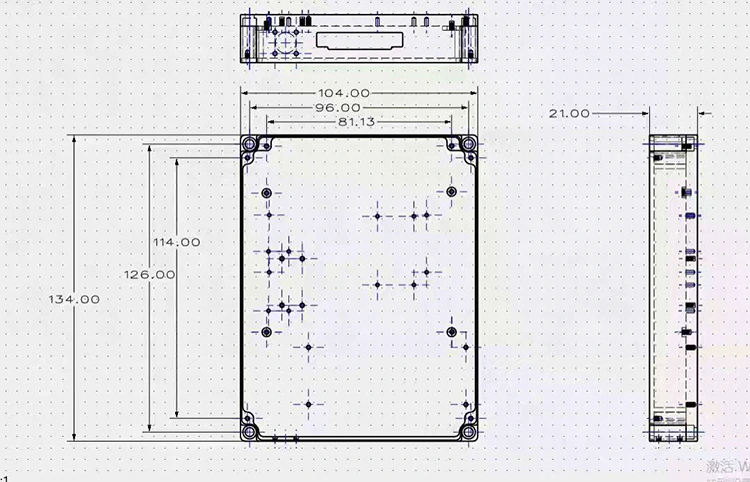

Paketdimensioner-C-Band Tunable Laser Module

Modulmått: 134 mm (L) × 104 mm (B) × 21 mm (H)

Beställningsinformation-C-Band Tunable Laser Module

Modellnomenklatur

XTLS4-C-band

Exempel: ATLS4-C-Band, HTLS4-C-Band

Frequently Asked Questions (FAQ)-C-Band Tunable Laser Module

F: Vad är skillnaden mellan ATLS4- och HTLS4-modeller?

S: ATLS4 och HTLS4 delar samma mekaniska paket, elektriska gränssnitt och fiberutgång, men skiljer sig i avstämningshastighet, stegstorlek och linjebreddsprestanda.

Standardversionen av ATLS4 ger en våglängdsstorlek på 10 pm, ≤100 µs enstegs våglängdsomkopplingstid, >40 nm/s skanningshastighet (10 pm-steg) och en smal linjebredd på <5 MHz, vilket gör den idealisk för högupplösta spektralmätningar och optisk precisionskarakterisering.

HTLS4-höghastighetsversionen ger ≤1 µs enstegs våglängdsväxlingstid och >1000 nm/s skanningshastighet med 20 pm våglängdsstegupplösning, vilket gör den idealisk för snabb FBG-förfrågning, dynamisk fiberavkänning och optisk komponenttestning med hög genomströmning.

Välj modell baserat på dina applikationskrav för skanningshastighet, våglängdsupplösning och signal-brusförhållande.

F: Kan denna avstämbara laserkälla användas för FBG-förfrågningssystem?

A: Ja. De avstämbara lasermodulerna ATLS4 och HTLS4 är mycket lämpliga för FBG-förfrågningssystem. Deras exakta våglängdsinställningsförmåga, höga våglängdsupplösning och stabila optiska utgång tillåter exakt spårning av FBG-våglängdsförskjutningar orsakade av temperatur-, töjnings- och vibrationsförändringar. ATLS4 är optimerad för högupplöst spektralanalys, medan HTLS4 tillhandahåller höghastighetsskanningskapacitet för dynamisk FBG-avkänning och mätningar med hög genomströmning.

F: Vad är uteffekten och kraftens planhet?

S: Båda modellerna levererar >10dBm uteffekt över hela inställningsområdet, med ±0,05dBm effektstabilitet och ≤±0,3dB effektplanhet. Den integrerade effektregleringsslingan bibehåller konsekvent uteffekt när våglängden justeras, vilket minskar mätfel orsakade av effektvariationer.

F: Vad är den minsta beställningskvantiteten (MOQ)?

S: MOQ är 1 enhet. Vi stödjer flexibla orderkvantiteter, från enskilda enheter för FoU och prototyptillverkning till volymproduktion för OEM-integration. Kontakta vårt säljteam för specifika priser för din önskade kvantitet.

Datablad-C-Band Tunable Laser Module

ATLS4-C-Band Tunable Laser Module

HTLS4-C-Band Tunable Laser Module

Lead Time-C-Band Tunable Laser Module

• Standardproduktion:1~2 veckor

• Volymbeställningar: Kontakta oss för ett produktionsschema

• Anpassade beställningar: 3-4 veckor

• Internationell frakt: ~5 arbetsdagar (DHL/UPS/FedEx Express)

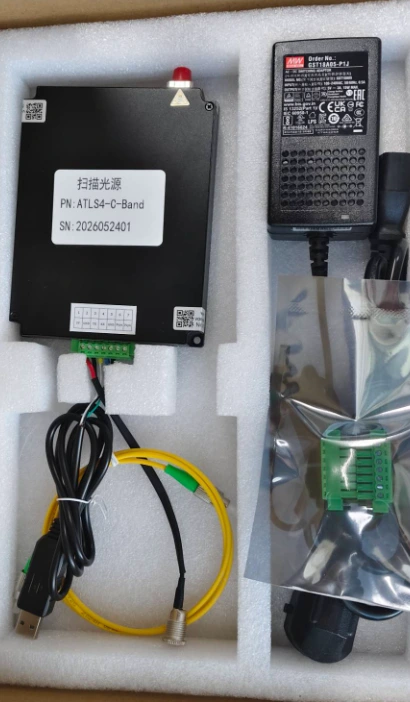

Foto av den faktiska produkten-C-Band Tunable Laser Module
