1550nm 1W fiberkopplad laser

Innehållsförteckning

1. Introduktion av 1550nm 1W fiberkopplad laser

2. Produktspecifikationer

3. Funktioner

4. Ansökningar

5. Produktinformation

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Driftguide

10. Användningsanvisningar och underhåll

11. Kvalitetssäkring och kundservice

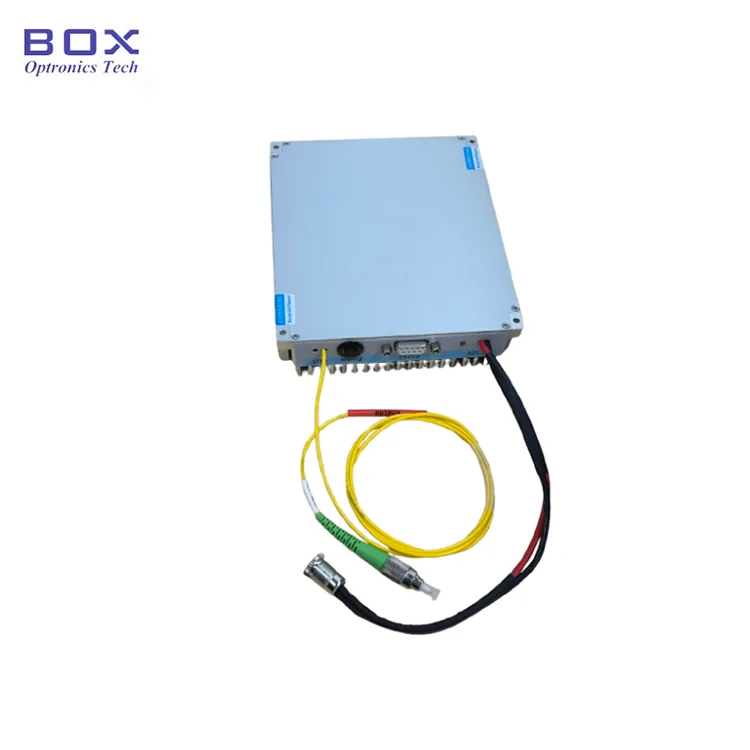

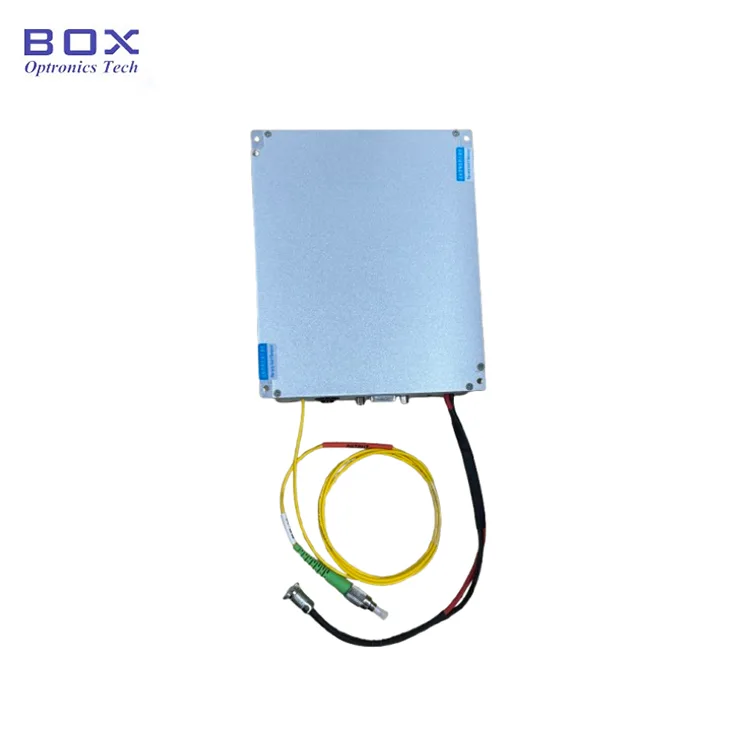

Produktintroduktion-1550nm 1W fiberkopplad laser

Den 1550 nm 1W fiberkopplade lasern använder en DFB-frölaser kombinerad med en optisk modul med hög effektförstärkning för att uppnå en våglängd och högeffektlaser. Den har hög våglängdsnoggrannhet och ett högt sidolägesundertryckningsförhållande. Alternativen inkluderar singelmode eller polarisationsbibehållande fiber; Enheten erbjuder hög uteffekt med justerbar ström, omedelbar ljusemission vid uppstart och användarvänlig drift, vilket gör den idealisk för laboratorieanvändning av forskare.

Produktspecifikationer-1550nm 1W fiberkopplad laser

Produktegenskaper-1550nm 1W fiberkopplad laser

● DFB-seed + högeffektförstärkningsstegsarkitektur som balanserar linjebredd och effekt;

● Exceptionell kraftstabilitet för långvarig kontinuerlig drift;

● SM- och PM-fiberalternativ för flexibel systemintegration;

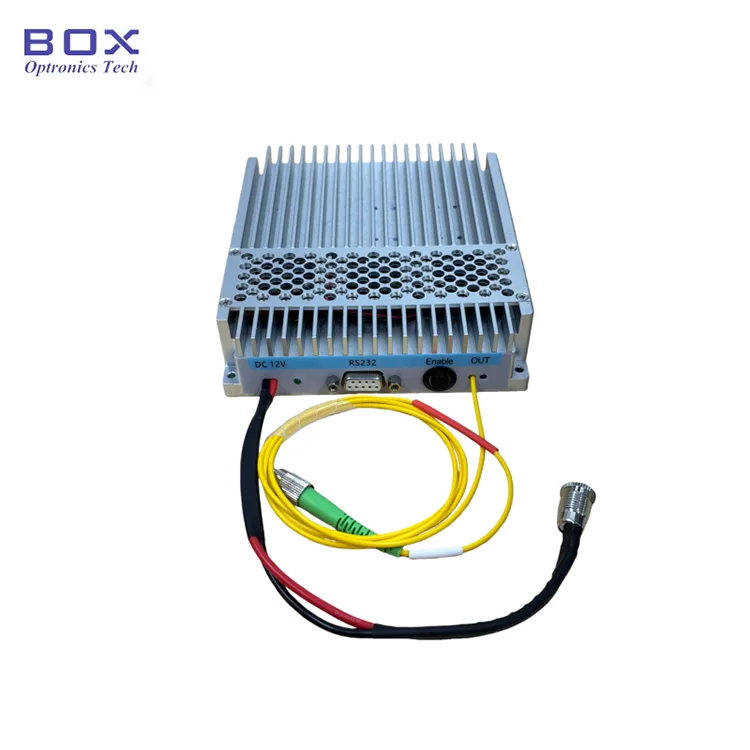

● Bänk- och modulpaket för labb- och OEM-integration;

● 10 %–100 % kontinuerlig effektjustering.

Produktapplikationer-1550nm 1W fiberkopplad laser

● Koherent optisk kommunikationstestning och forskning;

● Icke-linjär optik och superkontinuumgenerering;

● LiDAR-sändarljuskälla;

● Fiberförstärkarpumpning och förstärkningskarakterisering.

Produktinformation-1550nm 1W fiberkopplad laser

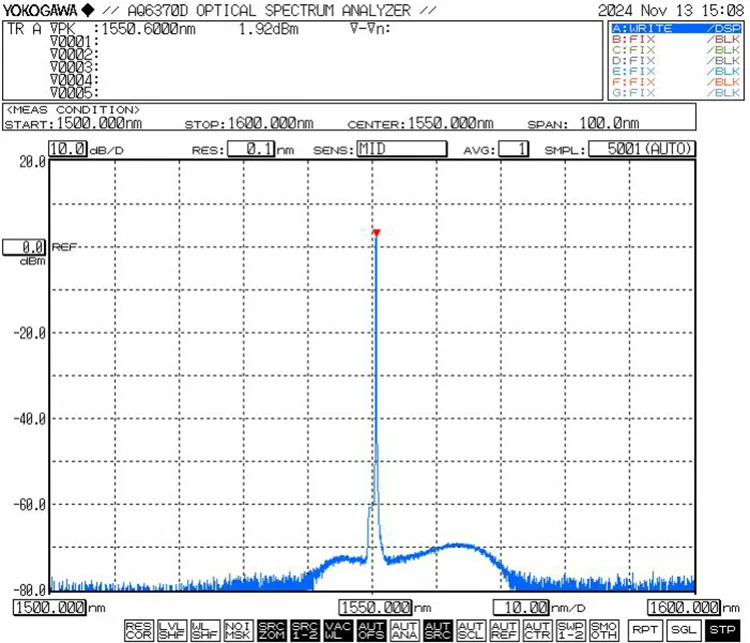

● Typisk karakteristisk kurva: λ= 1550 nm, linjebredd ≤3MHz, Pavg= 20W

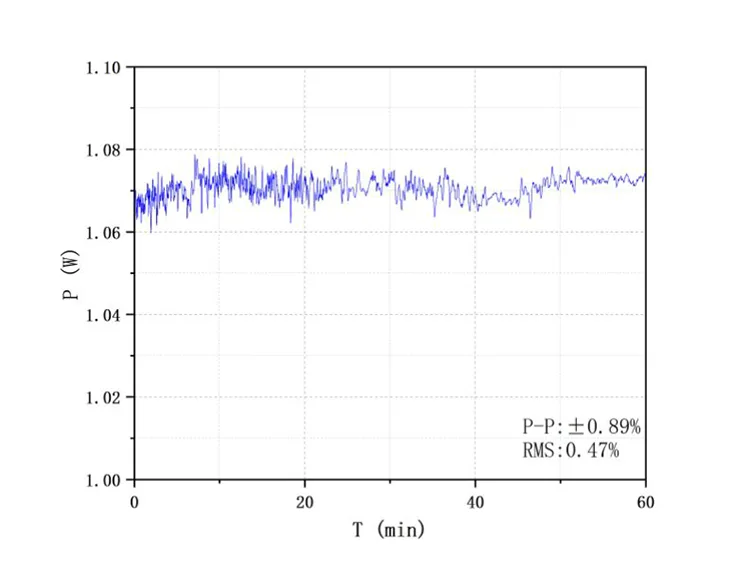

● Laserkraft och strömstabilitet (Power Stability Test@1W)

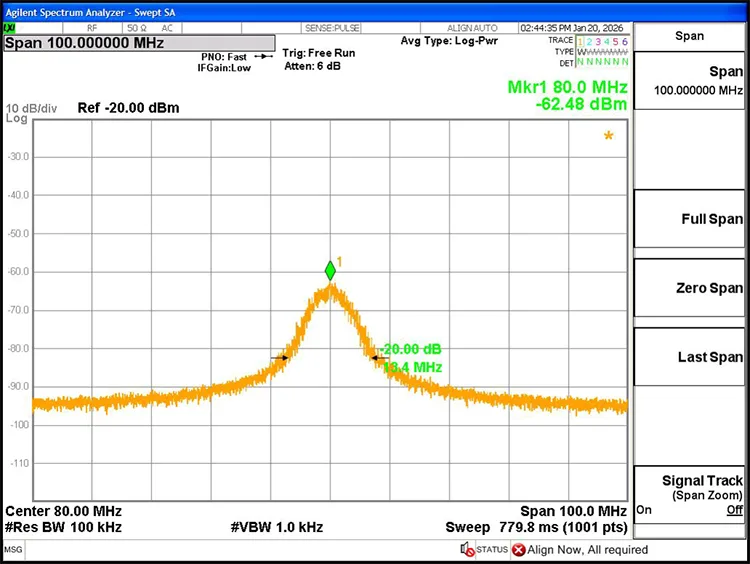

● Laserlinjebredd@3dB: 0,67MHz

Beställningsinformation-1550nm 1W fiberkopplad laser

t.ex.: HFL-1550-30-PM-M31

(Beställningsinformation: 1550nm 1W fiberkopplad laser, 1W (30dBm) uteffekt, PM1550fiber, modulpaket).

Datablad och testblad-1550nm 1W fiberkopplad laser

Datablad

Testblad

Villkor för offert och betalning-1550nm 1W fiberkopplad laser

● Offertvillkor

(1) EXW

(2) DAP

(3) Övrigt

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Driftsteg-1550nm 1W fiberkopplad laser

Steg 1. Uppackning: Kontrollera före montering om alla tillbehör är kompletta.

● Standardtillbehör

Steg 2. Strömförsörjning: Strömporten använder ett standard DC5,5×2,1mm-gränssnitt. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. En U-formad strömkabel för anslutning till en strömkälla finns tillgänglig på begäran vid köptillfället.

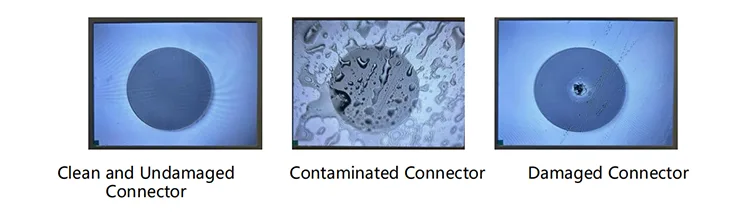

Steg 3. Ansluta utgångsfiber: Ta bort dammskyddet från fiberkontakten, inspektera ändytan för kontaminering eller skada och se till att den är ren innan du ansluter till andra fiberenheter eller testutrustning. För högeffektsmodeller rekommenderas fusionsskarvning.

Setp4. Anslut till värddatorn: Använd den medföljande USB-RS232 seriella datakabeln för att ansluta modulen till datorn. Installera den dedikerade seriella drivrutinen (som tillhandahålls av Box Optronics) för att möjliggöra kommunikation. Utan drivrutinen kan värdprogramvaran inte ansluta till modulen.

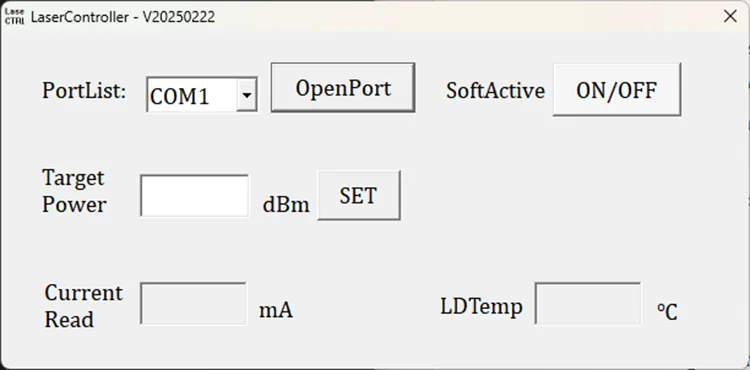

Steg 5. Styrmjukvara: Värdmjukvaran gör det möjligt att justera uteffekten och styra laserutgången via knappen "SoftActive" (se gränssnittsdiagram nedan). Programvaran visar inställd pumpström, uteffekt och temperaturövervakningsstatus

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla bort fiberanslutningen.

Användningsanmärkningar och underhåll-1550nm 1W fiberkopplad laser

● Undvik frekvent i- och urkoppling av fiberkontakter för att förhindra att damm ansamlas och skador på änden.

● Rengör fiberanslutningarna med en luddfri tork och inspektera med en fiberänddetektor före anslutning. Anslut/koppla alltid från fibrer utan ström för att undvika att ändsidan bränns. Lock oanvända kontakter med dammlock.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; förvara på en torr plats.

● Vid långvarig användning, placera den på ett kylfläns.

Kvalitetssäkring och kundservice-1550nm 1W fiberkopplad laser

● Garantiperiod:

Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skada orsakad av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Fel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Oauktoriserad demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
