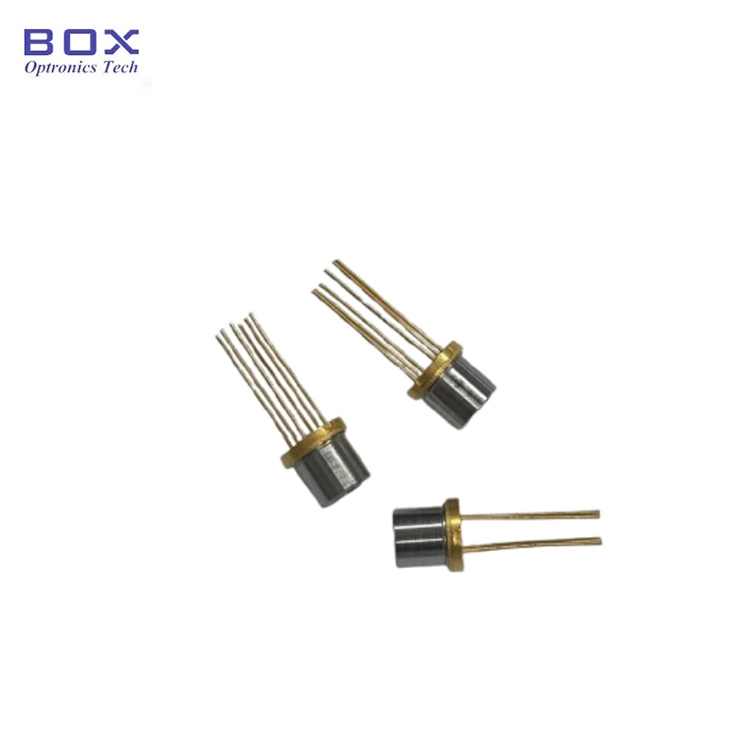

1392nm DFB Laser Diode TO-CAN

Produktöversikt -1392nm DFB Laser Diode TO-CAN

1392 nm DFB Laser Diode TO-CAN (Modell: BLD-D1392.5TO60-AL) från Box Optronics har en 1392,5 nm centrumvåglängd (1391,5–1393,5 nm) och 5 mW optisk uteffekt genom en asfärisk lins med en 5 mm fokal längd. Denna 1392nm DFB-laserdiod är designad för optisk koppling med fritt utrymme och är lämplig för gascellskoppling, gasanalys och integrering av optiskt avkänningssystem.

Den integrerade TEC och termistorn stödjer temperaturkontroll för våglängdsstabilisering. Ett hermetiskt TO60-metallpaket med en 6-stiftskonfiguration ger en kompakt och robust formfaktor för gasanalysatorer och industriella optiska avkänningsinstrument.

Nyckelfunktioner -1392nm DFB Laser Diode TO-CAN

· Centervåglängd: 1392,5 nm (intervall 1391,5–1393,5 nm), +/-1 nm hög våglängdsnoggrannhet

· Hög optisk uteffekt: minst 5mW

· Låg tröskelström

· Integrerad termoelektrisk kylare (TEC), termistor

· Kompakt TO60 hermetiskt paket med asfärisk linsutgång

Typiska applikationer-1392nm DFB Laser Diode TO-CAN

· Detektering av vattenånga (H₂O) med TDLAS

· Gascellspektroskopi i fritt utrymme

· 1392nm DFB-laserkällor för gasanalysatorer

· Fuktövervakning i industriell process

· Optiska gasavkännings- och spektroskopiinstrument

· Fotonisk forskning och OEM gasanalyssystem

Produktspecifikationer -1392nm DFB Laser Diode TO-CAN

Absolut högsta betyg

Elektrooptiska egenskaper (T = 25°C)

TEC-egenskaper

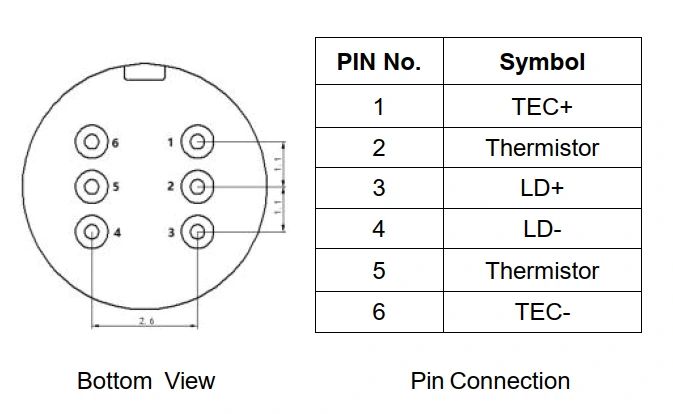

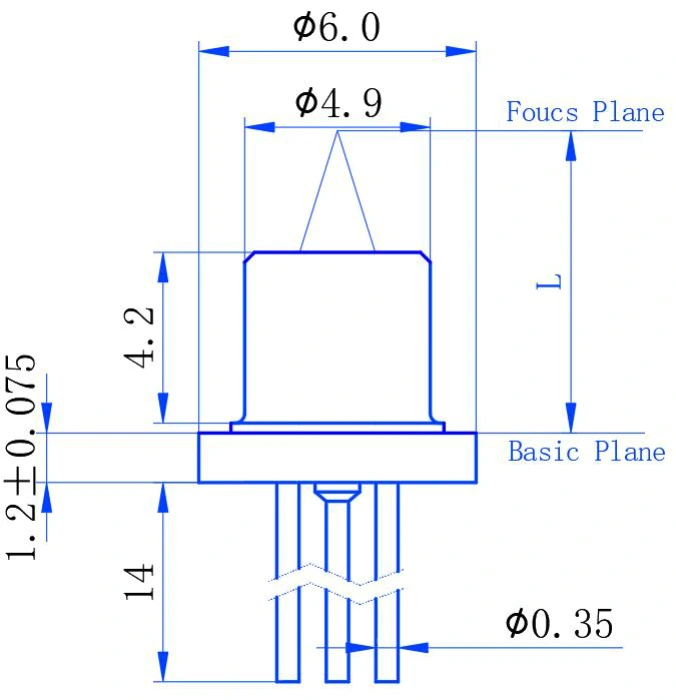

Definition av paket och stift

Beställningsinformation -1392nm DFB Laser Diode TO-CAN

Modellnomenklatur

BLD - D XXXX TILL XX - X

Exempel: BLD-D1392.5TO60-AL

Datablad -1392nm DFB Laser Diode TO-CAN

Datablad

Vanliga frågor (FAQ)

F: Vilken gas kan detekteras med 1392nm DFB-lasern?

S: Våglängden på 1392 nm används vanligtvis för vattenångabsorptionsspektroskopi (H2O) och kan användas för TDLAS-baserad fukt- och vattenångsdetektion. Den specifika absorptionslinjen och driftsförhållandena bör utvärderas baserat på gaskoncentrationen, optisk väglängd och systemdesign. Box Optronics erbjuder även DFB-laserdioder med andra våglängder för olika gasavkänningskrav.

F: Vad är skillnaden mellan denna TO60 DFB-laser och en fjärilsförpackad DFB-laser?

S: De största skillnaderna är paketformatet, det optiska gränssnittet och kostnaden.

TO60-versionen har ett kompakt hermetiskt metallburkpaket med en integrerad TEC, termistor och asfärisk lins för optisk koppling med fritt utrymme.

Butterfly DFB-lasrar är vanligtvis tillgängliga med fiber-pigtailed output och kan integrera ytterligare funktioner som en optisk isolator och monitor fotodiod, beroende på konfigurationen.

Med sitt enklare paket och lediga optiska utgång ger TO60-versionen ett mer kostnadseffektivt alternativ för gasavkänning och andra applikationer där fiberkoppling och ytterligare integrerade funktioner inte krävs. Valet beror på den optiska kopplingsmetoden som krävs, förpackningsstorleken och systemarkitekturen.

F: Hur förbättrar den integrerade TEC gasdetekteringsprestandan?

S: Den integrerade TEC- och 10kΩ-termistorn ger temperaturkontroll för DFB-lasern, vilket hjälper till att upprätthålla stabila driftsförhållanden och minska våglängdsdrift orsakad av temperaturvariationer. Temperaturkontroll är viktigt i TDLAS-system eftersom laservåglängden måste förbli i linje med målabsorptionsfunktionen. TEC-specifikationerna bör beaktas tillsammans med laserns driftstemperaturområde och kraven för det kompletta gasavkänningssystemet.

Relaterade produkter

· 1392nm 10mW DFB Butterfly Laser Diode

· 760nm 10mW DFB Butterfly Laser Diode

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB-laserdiod för CO2-avkänning

· 1 mm Active Area InGaAs PIN-fotodiod

Driftanteckningar och hantering

· Laserdioder är enheter som är känsliga för elektrostatisk urladdning (ESD). Korrekt ESD-skyddsprocedurer bör alltid följas under hanteringen.

· Modulerna ska hanteras på samma sätt som vanliga halvledarenheter för att förhindra elektrostatisk skada. För säker förvaring och transport bör modulerna förpackas med ESD-säkert material.

· För att montera modulerna på ett kretskort bör arbetsbänken, lödkolven och människokroppen jordas.

· Förvara oanvända enheter vid rekommenderad lagringstemperatur (-40°C till +85°C) i ESD-säker förpackning.

· Överskrid inte de absoluta maxvärdena som anges i databladet, inklusive 100mA maximal framström och 2V maximal framspänning.

· Använd alltid en laserdioddrivrutin med strömbegränsning och överspänningsskydd.

· Aktivera TEC-temperaturstabilisering innan du applicerar laserdrivström för optimal prestanda och våglängdsstabilitet.

· Undvik att vidröra den asfäriska linsens yta med bara fingrar för att förhindra kontaminering. Om rengöring behövs, använd isopropylalkohol (IPA) och en luddfri bomullstopp.

· Lodåterflödestemperatur: maximalt 260°C i 10 sekunder. Undvik för lång lödtid eller temperatur.
