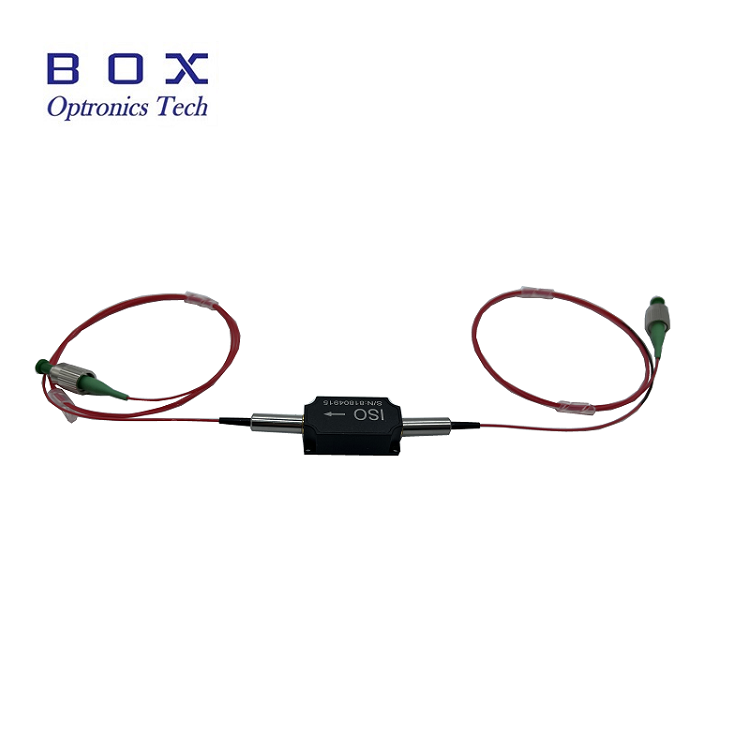

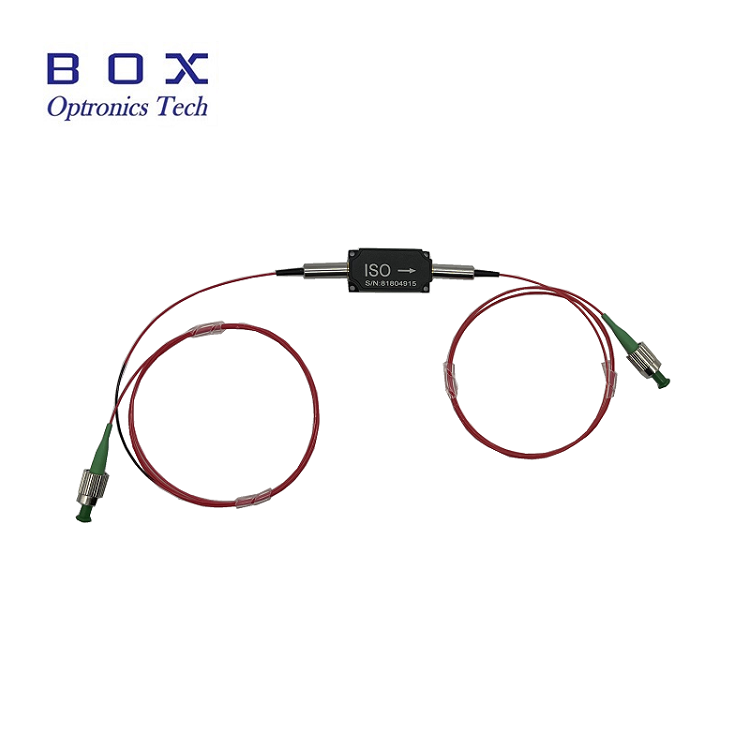

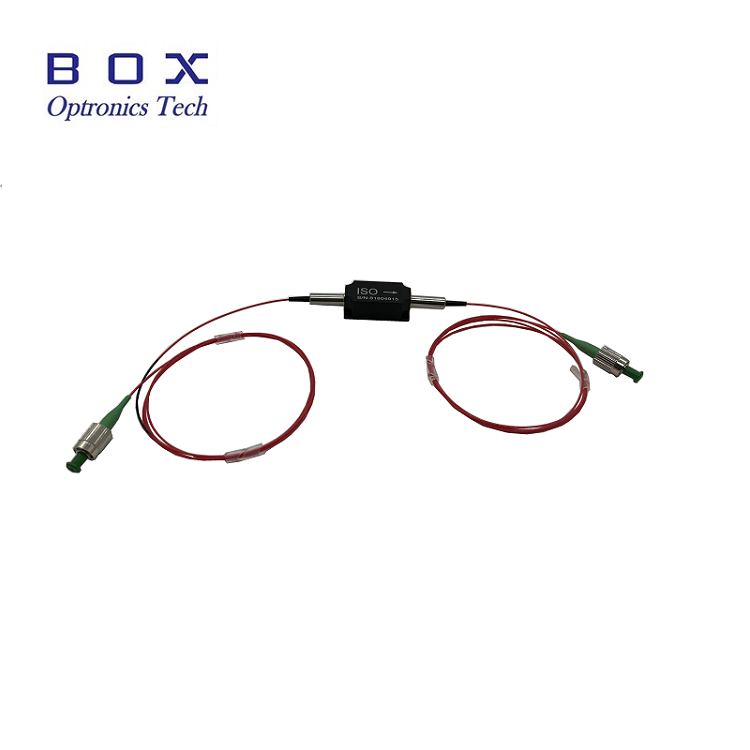

1064nm optisk isolator med hög effekt

Produktöversikt-1064nm högeffekts optisk isolator

Box Optronics levererar 1064nm High Power Optical Isolator, en högpresterande passiv optisk komponent designad för att skydda laserkällor, frölasrar och optiska förstärkare från skadlig optisk återkoppling orsakad av reflekterat och bakåtspritt ljus. Baserat på Faraday-rotationseffekten möjliggör denna isolator icke-reciprok ljustransmission, vilket tillåter ljus att passera framåt med låg förlust samtidigt som den blockerar ljus i motsatt riktning med hög isolering.

Med typiska insättningsförluster, hög isolering och högt släckningsförhållande är denna 1064nm isolator optimerad för fiberlaser- och förstärkarsystem med hög effekt. Den stöder medeleffekthantering upp till 10W och toppeffekt upp till 10kW för ns-pulsdrift, vilket gör den lämplig för krävande industriella och vetenskapliga tillämpningar.

Nyckelfunktioner-1064nm högeffekts optisk isolator

• Hög isolering: 30 dB typisk toppisolering, 25 dB minimum

• Låg insättningsförlust

• Hög avkastningsförlust

• Låg polarisationsberoende förlust (PDL)

• Hög effekthantering: upp till 10W genomsnittlig effekt

• Kompakt och robust förpackningsdesign: 58×28×26 mm

• Tillgänglig i PM (Polarization Maintaining) och icke-PM-versioner

• Flera våglängdsalternativ: 980nm, 1030nm, 1064nm

Typiska applikationer-1064nm optisk isolator med hög effekt

• Fiberlasersystem och MOPA-fiberlasrar

• Fiberförstärkare

• Optiska test- och mätinstrument

• Fiberoptiska avkänningssystem

• Frölaserskydd i förstärkarkedjor

• Högeffektfiberlasersystem

• Forsknings- och utvecklingslaboratorier

• Industriella laserbehandlingssystem

Tekniska specifikationer-1064nm högeffekts optisk isolator

Optiska specifikationer (T=25°C)

Mekaniska och miljömässiga specifikationer

Produktinformation-1064nm högeffekts optisk isolator

Vad är en optisk isolator?

En optisk isolator, även känd som en Faraday-isolator, är en passiv optisk enhet med två portar som tillåter preferensöverföring i en riktning samtidigt som den ger hög isolering i motsatt riktning. Det är en viktig komponent i laser- och fiberoptiska system för att skydda laserkällor och optiska förstärkare från optisk återkoppling orsakad av reflekterat och bakåtspritt ljus.

Optiska isolatorer är baserade på Faraday-effekten, som använder ett magneto-optiskt material som roterar polarisationen av ljus som passerar genom det när det utsätts för ett magnetiskt fält. I kombination med polarisatorer möjliggör denna polarisationsrotation framåt optisk överföring och hög isolering av bakåtriktat ljus.

Paketets mått

Den 1064 nm högeffekts optiska isolatorn är förpackad i ett kompakt, robust hölje med följande dimensioner (enhet: mm):

• Förpackningsstorlek: 58 × 28 × 26 mm (L×B×H)

• 2-ports konfiguration med fiber pigtails

• 4 monteringshål (Ø3 mm) för säker installation

• Designad för hög tillförlitlighet och termisk stabilitet

Varför välja Box Optronics?

• Strikt kvalitetskontroll med 100 % testning före leverans

• Konkurrenskraftig prissättning med stabil kapacitet för bulkleverans

• Flexibla anpassningsalternativ för våglängd, effekt, fiber och kontakter

• Exempeltest tillgängligt för utvärdering

• Global frakt med DHL, UPS och FedEx expressleverans

• Både PM- och icke-PM-versioner tillgängliga

• Flera effektklassalternativ: 500mW till 10W

• Bred våglängdstäckning: 980nm, 1030nm, 1064nm

• Tillförlitlig långsiktig leverans av produktionskvantiteter

Beställningsinformation-1064nm högeffekts optisk isolator

Modellnomenklatur

HPMIS - XXXX - X - X - X - X - X - XX

Exempel: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM Isolator, långsam axelfunktion, snabb axel blockerad, PM Panda fiber, 900 μm löst rör, 1 m fiberlängd, 58x28x26 mm paket, 10W hanteringseffekt

Exempel: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (icke-PM), Hi1060 fiber, 900μm löst rör, 1m fiberlängd, 58x28x26mm paket, 5W hanteringseffekt

Tillgängliga anpassningsalternativ

• Centervåglängd: 980nm, 1030nm, 1064nm, andra våglängder tillgängliga på begäran

• Effekt: 500mW, 1W, 2W, 5W, 10W, högre effekt tillgänglig för anpassade design

• Polarisationstyp: PM (Polarization Maintaining) eller icke-PM (standard single mode)

• PM-axelkonfiguration: Långsam axel arbetar, båda axlarna arbetar

• Fibertyp: PM Panda-fiber, Hi1060, andra specialfibrer

• Fiberlängd: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (anpassade längder tillgängliga)

• Pigtail-typ: 250 μm bar fiber, 900 μm löst rör, 3,0 mm löst rör

• Paketstorlek: Standard 58x28x26 mm eller anpassade förpackningsmått

• Högre isoleringsversioner tillgängliga för krävande applikationer

För anpassade krav, vänligen kontakta vårt säljteam med dina specifikationer.

Datablad och testrapport-1064nm högeffekts optisk isolator

Varje enhet levereras med en omfattande testrapport som dokumenterar uppmätta prestandaparametrar. Databladet PDF-filen innehåller detaljerade specifikationer.

• Enskild testrapport medföljer varje enhet

Datablad

Villkor för offert och betalning

Citatvillkor

• EXW

• DAP

• FOB

• Övriga villkor: Kontakta oss för att diskutera.

Betalningsvillkor

• PayPal: Snabb och säker betalning för prover och små beställningar

• T/T (banköverföring): Standard betalningsmetod för normala produktionsorder

• Alibaba Trade Assurance: Säkert orderskydd för onlinetransaktioner med köpargaranti

• Kreditkort: PayPal  och Alibaba är tillgängliga

• Flexibla betalningsvillkor: förhandlingsbara

Ledtid

• Standardproduktion: ~10-15 arbetsdagar

• Anpassade konfigurationer: 15–20 arbetsdagar

• Volymbeställningar: Vänligen kontakta för produktionsschema

• Internationell frakt: ~3-5 arbetsdagar (DHL/UPS/FedEx express)

• Snabbtjänst: Tillgänglig på begäran

Användningsanmärkningar och hantering-1064nm optisk isolator med hög effekt

ESD-skydd

Även om optiska isolatorer är passiva enheter, krävs korrekt hantering för att upprätthålla prestanda och tillförlitlighet.

• Arbeta på en ren, dammfri yta

• Undvik att vidröra fiberändarna direkt

• Behåll dammskydd på kontakterna när de inte används

• Använd korrekt ESD-skydd under hantering och installation

• Hantera med försiktighet för att undvika att skada fiberstjärtar

Fiberhantering

• Undvik överdriven böjning av fibern

• Dra eller vrid inte fiberstjärtarna

• Rengör fiberanslutningarna innan du ansluter med lämpliga rengöringsverktyg

• Använd alltid dammskydd när kontakten inte används

• Inspektera fiberänden för skador före användning

• Överskrid inte maximal dragbelastning (5N)

Krafthanteringsöverväganden

• Se till att ineffekten inte överstiger den nominella max

• Använd korrekt strömövervakning för att undvika överbelastning

• Tillåt en korrekt värmeavledning vid höga effektnivåer

• Montera på en kylfläns för kontinuerlig drift med hög effekt

Installation och montering

• Montera isolatorn säkert med hjälp av de fyra monteringshålen

• Säkerställ korrekt inriktning för att minimera ytterligare förluster

• Ge tillräckligt med utrymme för fiberböjningsradie

• Arbeta inom det angivna temperaturintervallet för tillförlitlighet

• Undvik mekanisk påfrestning på fiberstjärtarna

• Se till korrekt portorientering för korrekt signalriktning

• Verifiera riktning framåt/bakåt före installation

Kvalitetssäkring

Box Optronics har åtagit sig att tillhandahålla högkvalitativa optiska komponenter med pålitlig prestanda. Alla våra optiska isolatorer med hög effekt genomgår rigorösa tester och kvalitetskontroller före leverans.

Garanti

• 12 månaders begränsad garanti från leveransdatum

• Garanti täcker defekter i material och utförande

• Gratis reparation eller utbyte av defekta enheter under garantin

• Garanti täcker inte skador från felaktig användning, felaktig hantering eller otillåten modifiering
